200环网柜专用微机综合保护装置-10KV环网柜
发布者:扬州市拓腾电气有限公司 发布时间:2023/7/13

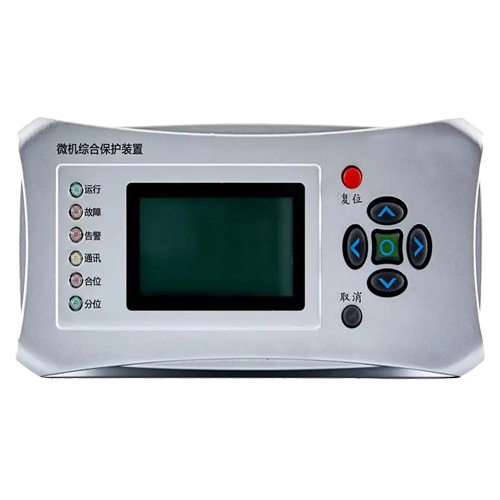

      WB200微机保护装置是我公司为了适应现代开关柜小型化要求而专门研发的新一代微机型继电保护设备,为10KV及以 下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。产品尺寸小巧、外观精致,能 满足各种环网柜的安装需求。

主要技术参数

工作电源:AC/DC 85~265V或DC18~72V
额定电压:100V(线电压)
额定电流:5A或1A(订货时注明)
开关量电压:24VDC(装置内部提供)
分合闸触点负载:16A 250VAC(阻性)
信号出口触点负载:5A 250VAC(阻性)
通讯接口: RS485通讯,MODBUS协议

应用范围

WB-200综合微机保护装置:
a) 进(馈)线保护                    e ) 母联分段保护
b) 变压器保护                          f ) 电动机保护
c) 电容器保护                          g ) 单PT保护
d) 进线备自投(自投、自复)   h ) 母 联备自投(自投不自复)

工作环境条件

环境温度:- 10~+55℃
相对湿度:不大于95%,无凝露
大气压力:80~110kPa
其它条件:装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质,且具有防雷、雨、雪设施
试验的标准大气条件:温度+15~+35℃,湿度 45%~75%,气压 86~106kPa

 功能特点

●采用高性能32位处理器,提供强大的运算处理能力,电路设计精洁,配备工业级元件,保障装置稳定可靠运行。
●特有的元件级-工程级-用户级三级编程模式,元件类型现场可设定。开关量输入、继电器输出可编程。
●高速、高精度交流信号测量,采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值数字化校正,并能有效抑制噪声与偏移。
●强大的矢量化计算方法,可得到多种派生交流信号特征,包括正、负、零序,相线变换,角度,阻抗,功率等。
●能够连续记录 64 次事件,具有故障时间、类型、峰值的保护动作全事件记录。
●采用图形液晶显示屏(128x64),图形、图标和全中文显示。
●主要信号回路配有电磁干扰吸收元件,可满足恶劣电磁环境下的工作环境。
●增强的MODBUS通信接口,除正常数据之外,还可传输实时波形、矢量数据等。
●完善的自检功能,包括整定参数,记录,操作回路,电流、电压回路等异常监视。
●全封闭薄型金属机箱,防水、防尘,并具有很强的抗静电、电磁干扰能力;可分布式就地安装在开关柜上,也可集中组屏。
●表面贴装工艺,重要器件(如电源模块、互感器、继电器、液晶显示器、接线端子等)均采用国内外知名企业的成熟产品,保证装置平均无故障时间大于100, 000小时。

 功能配置表

功能项目

TNWB-200综合型

配置

开关量输入

8路无源

继电器输出

4路干接点

交流电流输入

4

交流电压输入

4

保护

电流速断保护

n

限时速断保护

n

过电流保护

n

一般反时限过电流保护

n

过负荷保护

n

零序电流保护

n

负序电流保护

n

低电压

n

过压保护

n

欠压保护

n

零序电压保护

n

负序电压保护

n

重合闸保护

n

后加速保护

n

备自投保护

n

电动机启动过电流保护

n

过热保护

n

启动时间过长保护

n

非电量保护(4路)

n

监视

开关量监视

n

异常告警:CT断线

n

异常告警:PT断线

n

异常告警:控制回路断线

n

事件记录

n

故障录波



控制

防跳电路



通信

通信(标配RS485

n

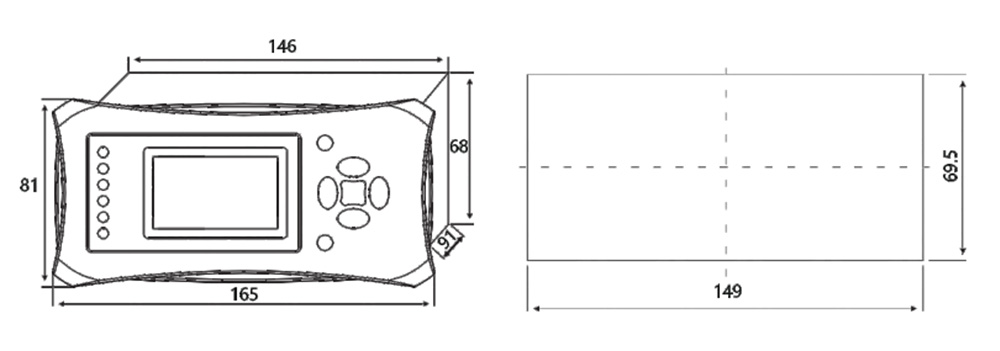

外观及开孔尺寸

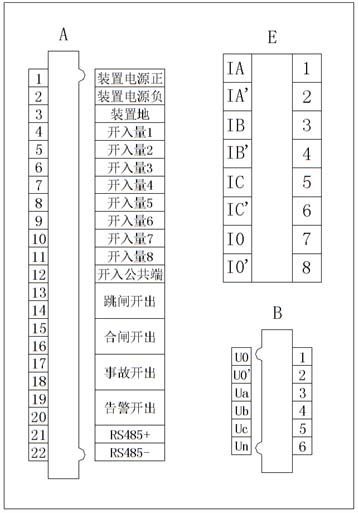

端子定义图
