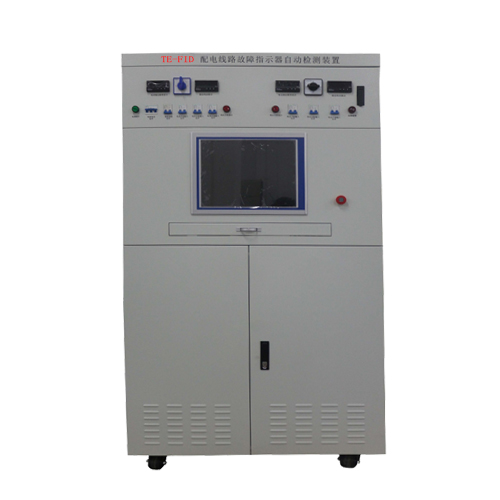

TE-FID -S配电线路故障指示器检测装置

      故障指示器检测装置(三相标准电源)是目前我公司新研发的一款定制产品,按照输出相数分为三相故障指示检测装置和单相故障指示检测装置。

      故障指示器(配电线路故障指示器)技术是近年发展起来的一种有效指示配电线路故障位置的手段。在分支点和用户进线等处安装短路故障指示器,可以借助指示器的指示迅速确定故障分支和区段,大大减少寻找故障点的时间,有利于快速排除故障,恢复正常供电。故障指示器作为一种挂网运行的电气产品,出厂前或安装前应进行电气试验。

      由于缺乏有效的检测手段,产品质量参差不齐,很多已安装的故障指示器未进行相关检测,部分故障指示器的质量问题严重影响线路故障点的定位。针对配电线路生产运行的实际需要,本公司设计了一种配电线路故障指示器测试系统,能有效模拟线路故障时产生的各种突变电流和突变电压,也可用于故障指示器的测量数据校准(提供稳定的大电流和高电压),电流和电压有效值可以设定,持续时间可以设定,并支持参数开放式设置,自带通信功能,能对故障指示器进行闭环测试。
      系统的通讯协议可对合作者开放,方便用户作二次开发。由于系统功率充裕,可同时对多台故障指示器同时进行测试,大大提高测试效率。
      现在市场中故障指示器种类繁多、鱼龙混杂,产品性能参差不齐,而配电线路发生故障时又十分复杂,各种参数量具有很大的随机性,故障指示器拒动、误动的现象时有发生,目前国内缺乏有效的仪器对故障指示器进行检测,我司开发的配电线路故障指示器检测系统弥补了国内的空白。
      系统以毫秒为时间单位,可以设置任一时间点上电压和电流的有效值,可以在一段时间区域内设置电压、电流缓慢变化、骤升、骤降,用户可以参考实际电网故障的录波数据,设置出模拟故障的电压、电流变化过程。

      三相检测电源 安全可靠,高低压隔离,强弱电分离,电流电压空间相对独立;过流,过压,过热等常规保护功能,多个快速保护模块;一律采用带隔离功能的通讯模块及一线品牌的元件器,以提升系统的安全性和可靠性。


最大输出电流

0-600A(线电流,无输出时绝对为0

电路方式

数字式频率合成方式+线性电路功率放大

控制方式

1、软件可以一次下发的电流数据最多为50

2、软件可以通过串口读取电源实时输出的有效值

波形

正弦波

相线

三相四线

电压

220V/380V

频率

50Hz

保护

过流保护、欠压保护,过温保护

波形

正弦波

相线

三相四线

最大电压

15V(线电压)

最大电流

600A

频率

50Hz/频率可设置

谐波

50Hz为基波频率,最高可输出20次谐波,谐波分量的比例可设置

频率稳定率

0.1%

波形失真度(THD

2%

电流精度及响应

稳态电流(用于电流数据校准)

0-1000A)≤0.5A,电流波形上升时间小于2ms

动态电流(用于电流突变测试)

(0-1000A)0.5A,(10-1000A)≤0.5%±0.5A,两个电流的切换时间小于2ms
