概述

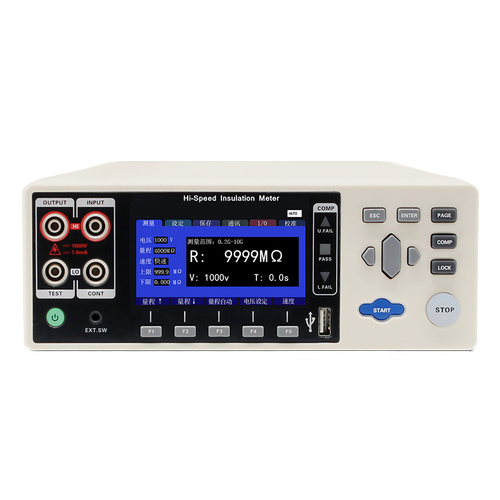

      锂电池电芯短路测试仪是一款测试元器件和设备绝缘电阻的仪器。使用恒压测试法，电压输出范围25~1000V，最大输出电流1.8mA。同时拥有接触异常检测功能和短路异常测试功能，最小测试周期仅需50ms。

特性

 ◆ 测试高压源采用开关电源原理实现，最大恒流1.8 mA输出，电压调节范围10~1000V，步进1V

 ◆ 测试速度快，最小测试周期仅需50mS

 ◆ 独有的异常检测功能，仪器能检测测试线异常和被测物件接触异常情况，避免开路误判

 ◆ 短路检测功能，能够有效检测出短路情况，避免直接施加高压击穿瑕疵产品导致误判

 ◆ 自动放电，测试结束后仪器自动放电，采用无触点恒流放电，快速、高效、可靠

 ◆ RS232接口，LAN接口，I/O接口，模拟输出接口

 ◆ 双击触发，为防止误触发导致高压电击事故，可以设置双击动作触发测试

 ◆ 模拟量输出，仪器的模拟量输出口，用模拟量输出结果，每次测试完成后，输出0~4V模拟电压值相对应于测试结果。电压输出类型有全量程输出和分量程输出

规格参数

产品应用

 ◆ 用于锂电池电芯短路检测。

 ◆ 用于现场测试或定时测试和破坏性试验。

 ◆ 测试开关设备、继电器、马达、发电机和线缆的绝缘电阻和泄露电流。

 ◆ 电子元件、设备的绝缘电阻测量。

 ◆ 介质材料和电线电缆的绝缘电阻测量等。

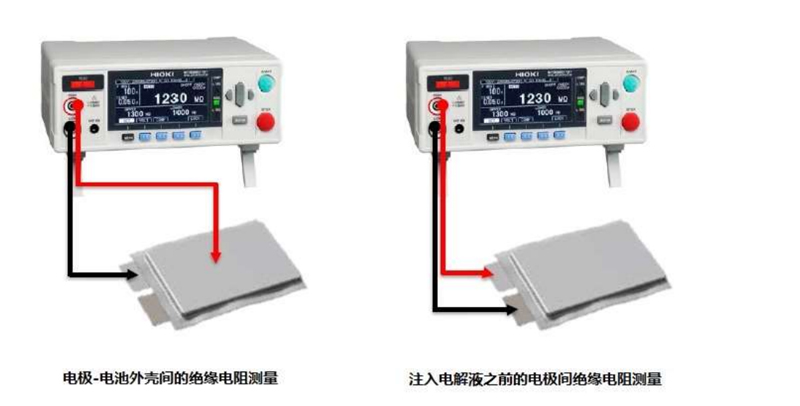

在电动汽车等使用串联电池连接成高电压的用途上，测量电池的电极和电池外部包装 间的电阻，检查绝缘电阻是否得到充分保证。而且，通过测量注入电解液之前的电极间  的绝缘电阻，可以在前期过程中检出不良品。

【测量检查的一个例子】
测量电压：500V
良品阈值：500MΩ 以上等

     背板耐老化性的方法基本依据IEC 61215-2:2016、IEC 62788-2:2017中规定的相关老化测试方法：MQT10:紫外预处理试验、MQT11：温度循环试验、MQT13：湿热试验及高温高湿的光老化试验

紫外老化试验由标准要求的至少15kWh·m^-2（波长在280nm~400nm之间）增加到120kWh·m^-2， 240 kWh·m^-2、也有一些客户要求做到360 kWh·m^-2，甚至540 kWh·m^-2。湿热试验也由原来的1000h增加到2000h，甚至还有进行双95（温度95℃，湿度95%）的测试；温度循环试验：在温度－40℃～85℃，由200次循环增加到400次循环甚至到600次循环。仅靠延长测试周期的方法不单单影响了检测的时效性，还增加了原材料厂家的测试费用。因此，UV+TC这类复合式环境检测的优势尤为显著，可以避免检测周期的延长，同时还可以很大程度的降低厂家的测试费用。

下图是不同种厂家背板材料在做温度循环试验后的断裂伸长率数据，温度循环400次试验需要2个月的时间才能完成，如再加严测试的话所需测试时间会更长。

DH+UV复合式老化箱

即在高温高湿环境下进行紫外老化的测试，可广泛用于光伏连接器、光伏背板、光伏组件（小尺寸）的耐候性测试

复合式老化环境试验箱——UV+DH老化箱该复合式老化环境箱辐照的有效面积为1m×1m，辐照强度150~250W·m^-2，能容纳大量的背板和连接器等零部件材料进行测试。

UV+TC复合式老化环境箱是将两个独立的老化试验（UV+TC）进行合并，实现两个试验项目（UV+TC）同时运行。即在温度-40℃～85℃环境下进行紫外老化的测试，可广泛用于光伏连接器、光伏背板、光伏组件（小尺寸）的耐候性测试。UV+TC复合式老化环境箱辐照的有效面积为1m×1m，紫外辐照强度150W/m2~250W/m2，累计辐照总量可设置范围15kWh/m2~120kWh/m2。可根据需要调节总的紫外辐照量和测试的时间。将温度循环试验与紫外试验相结合，同时对试样进行加速老化试验，能够在较短时间内筛选出性能较好的光伏材料。
