接地引下线导通电阻测试仪TEDT-5610 APP |
发布者：扬州市拓腾电气有限公司 发布时间：2023/8/22 |
本接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障，依据电力行业标准 DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。本接地引下线导通电阻测试仪以高速微控制器为核心，内置可充电锂电池，采用高速 A/D 转换器及程控电流源技术，具有电阻温度换算功能，在电路保护方面，有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。达到了高精度、高稳定的测量效果及高度自动化测量功能，具有输出电流大、精度高、量程宽、数据稳定、重复性好、抗干扰能力强、保护功能完善、充放电速度快等特点。本接地引下线导通电阻测试仪具有自动完成自检、数据处理、显示、自动放电和放电指示等功能。它具有测量迅速、测量精度高、操作简单、体积小、重量轻、便于携带等特点。5.6 寸彩色 LCD 显示，简易按键操作界面，使得本仪表的使用操作简单，界面清晰明了。同时，自检功能降底了仪表使用和维护的难度。是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的 APP，与仪表配套使用，实现GPS 定位功能。该APP能针对工程师检测任务进行管理、报告生成等，具有人性化的工程向导功能，使用方便。便捷的数据上传处理与仪表的蓝牙控制，一键生成任务报告，极大提高检验人员的工作效率。 产品参数
功 能
接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试
电 源
内置：22.2V 5.2Ah 可充锂电池；外接：AC 220V/2A 50Hz/60Hz
测试方式
四线法
充电器
25.2V/3A 充电器
显示模式

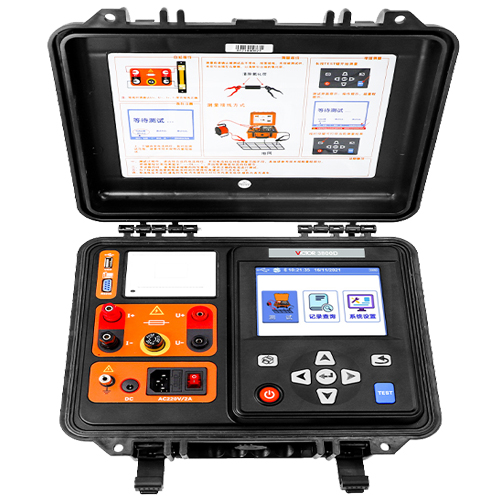

5.6 寸 LCD 彩屏，640dots×480dots，显示域116mm×88mm
测试接口
I+（电流正）、I-（电流负）、U+（电压正）、U-（电压负）
输出电流
DC 10A、5A、1A、400mA、200mA、40mA、<5mA
量 程
500μΩ~1.5Ω （恒流 10A 档）
1mΩ~4Ω （恒流 5A 档）
5mΩ~20Ω （恒流 1A 档）
0.1Ω~50Ω （恒流 400mA 档）
0.2Ω~100Ω （恒流 200mA 档）
1Ω~500Ω （恒流 40mA 档）
1Ω~1MΩ （恒压，<5mA）
最高分辨率
0.1μΩ
测试精度
恒流档：0.2%±5dgt恒压档：2%±5dgt(23℃±5℃，80%RH 以下)
超量程提示
--OL--
放电提示
测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响
打印 机
仪器面板嵌有打印机，按打印键打印测试结果
数据存储
测试完成后数据自动保存，循环保存，最多可存9999组数据
仪表尺寸
约 320mm×275mm×145mm
外包装尺寸
约 632mm×397mm×373mm
质 量
仪表：约 5.5kg 总质量：约21.8kg（含测试线及包装）

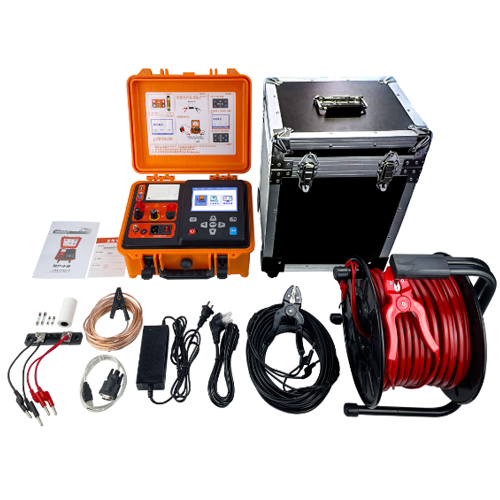

工具箱
拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm
测试线
50 米红色带线盘测试线 7.2kg，10 米黑色测试线
档 位
恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：<5mA同时具有 Auto 自动换档
输出功率
最大 150W
数据删除
在数据查阅栏可选删除当前数据或者删除全部数据
数据查阅
数据查阅栏按上下键翻阅所存数据
固件升级
用户可通过 U 盘对仪表固件进行升级
自动关机
在使用电池供电时，开机无操作约十分钟后自动关机
电池电压
仪表右上角有电池电量指示，当显示符号“
云 服 务
安卓 APP, 蓝牙连接；上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时查看
数据传输
可通过 RS232、U 盘、蓝牙等方式传输
背 光
背光可设置高、中、低三种亮度
工作电流
非测试状态下工作电流为 200mA
电路保护
具有反电动势保护、断线保护、断电保护、过热保护等
工作温湿度
-20℃～40℃；80%RH 以下，无结露
存放温湿度
-10℃～60℃；70%RH 以下
适合安规
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》
测试接线

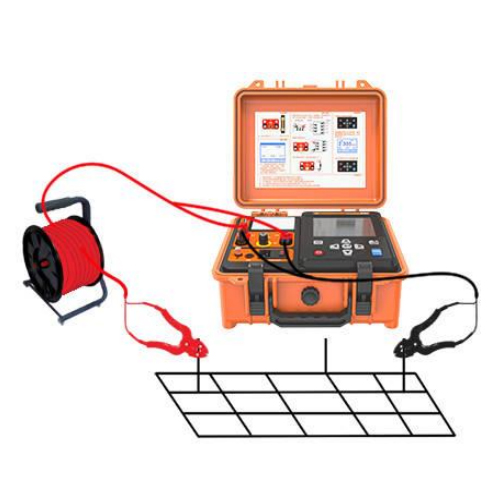

测试接线专用测试线分别夹到被测试品的引出端。检查试品引出端被夹面是否存在氧化层，如果存在，应首先清理氧化层再夹，否则会影响测试精度。测试钳要保证连接牢固可靠，以防止测试过程掉夹。测试线另一端按颜色接仪表的红、黑接线柱。用接地线把接地端子与大地连接，Ⅰ+、Ⅰ-、U+、U- 端子与被测试品采用下图所示的四线法接线，为了测试接线简单方便，随仪器配套的专用测试线是两端分接线，将电流、电压线连接到同一测试钳两端。 连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测试结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证接触良好。测试前了解被测地网的结构形式,地网尺寸以及周围空中、地下的环境情况,如有无架空线、地下金属管道、地下电缆等,在测量时应尽量避开,或采取相应措施,以便减小测量误差。
|
”时，代表电池电量耗尽，仪表将自动关机，请及时充电
