多功能用电稽查仪 多功能用电检查仪
发布者:扬州市拓腾电气有限公司 发布时间:2023/10/30

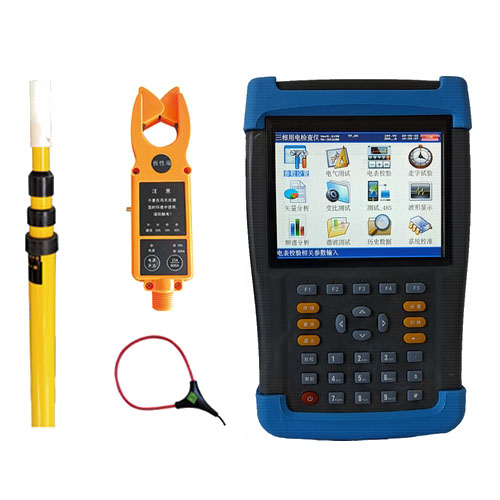

      集多种功能与一体,在传统用电检查仪基础上增加高压无线钳表和低压5000A大电流柔性线圈,满足现场电能表校验、矢量分析、走字试验、错接线检查、谐波测试、波形显示、高压CT变比无线测试、低压CT变比测试(适用于低压铜牌大电流场景)、同时支持手机APP无线连接操作。



功能特点

 1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

 2、不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。

 3、精准测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。

 4、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量。

 5、电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。

 6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

 7、可采用光电、手动、脉冲等方式进行电能表校验。

 8、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

 9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

 10、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

 11、 电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

 12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

 13、具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。

 14、采用大屏幕进口彩色液晶作为显示器,中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好

15、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。



二、技术指标

1、输入特性

电压测量范围:0~450V,57.7V、100V、220V、400V四档自动切换量程。

电压分辨率:0.001V

电流测量范围:钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中大型钳表为选配)

电流分辨率:0.0001A

相角测量范围:0~359.999°0.001°

频率测量范围:45~65Hz分辨率:0.001Hz

2、准确度

计量校验部分:

电压:±0.1%

电流:钳形互感器±0.3%

有功功率:钳形互感器±0.5%

无功功率:钳形互感器±1.0%

有功电能:钳形互感器±0.5%

无功电能:钳形互感器±1.0%

频率:±0.01Hz

相位:±0.2°

3、电能质量

基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.

基波电压和电流之间相位差的测量误差:≤0.5°

谐波电压含有率测量误差:≤0.1%

谐波电流含有率测量误差:≤0.2%

三相电压不平衡度误差:≤0.2%

4、工作温度

工作温度:-10℃~ +40℃

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

 ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

6、标准电能脉冲常数

      钳型互感器常数(FL):

5A

25A

100A

500A

400A

2000A

10000r/KW·h

2000 r/KW·h

500 r/KW·h

100 r/KW·h

125 r/KW·h

25 r/KW·h

 7、重量

重量:2Kg

8、体积

体积:25cm×16cm×6cm
