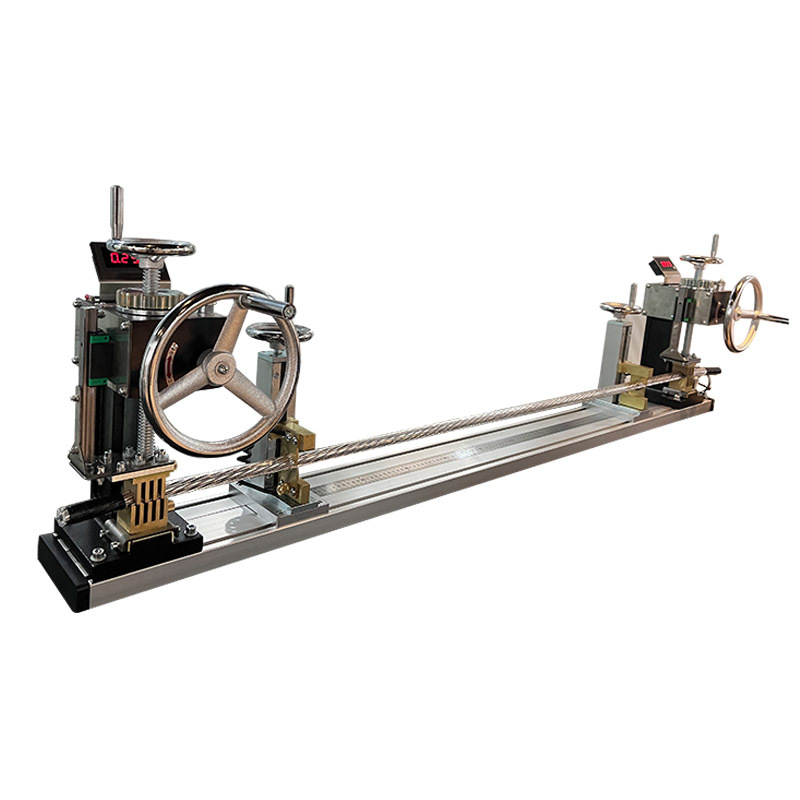

C型夹具配合电阻测量仪用来准确测定铝及铝合金绞合导体的真实电阻值。由于铝及铝合金导体的表面氧化，常规夹具无法实现对导体的密实紧压。C型夹具通过合理的结构设计，可通过两级夹紧将电流端导体夹牢靠，使被测导体表面能够通过均匀的电流，从而通过电阻测量仪测量获得准确的电阻值。此产品经过多次升级改进后，可操作性得到极大提升，操作非常简单。该产品结构紧凑，适用于GB/T3048《电线电缆电性能试验方法》中各种导体电阻及电阻率测量，与PC36、PC57等各种电阻测量仪配套使用。适用于电缆企业和各级质检部门用来测量各种导体的电阻及电阻率。尤其适用于铝及铝合金绞合导体电阻测量。

二、主要技术参数

1、电流端形状：直角虎口型

2、电流端快速夹紧方式:螺杆。

3、电流端施力紧压方式:倍力；S型显示夹持力。

4、电位端形状：直角刀叉

5、一端手轮张紧机构

6、夹持直径：Φ1-40mm即1200mm²/2500mm²以下的绞合导体。

7、夹具接触宽度：46mm

8、电流端、电压端间距：可调范围80～190mm

9、测量导线电阻长度：1000mm，Max夹持力： ≥4吨

10、外型尺寸：（长*宽*高）1800*200*300mm，总重量：约40Kg

主要结构说明

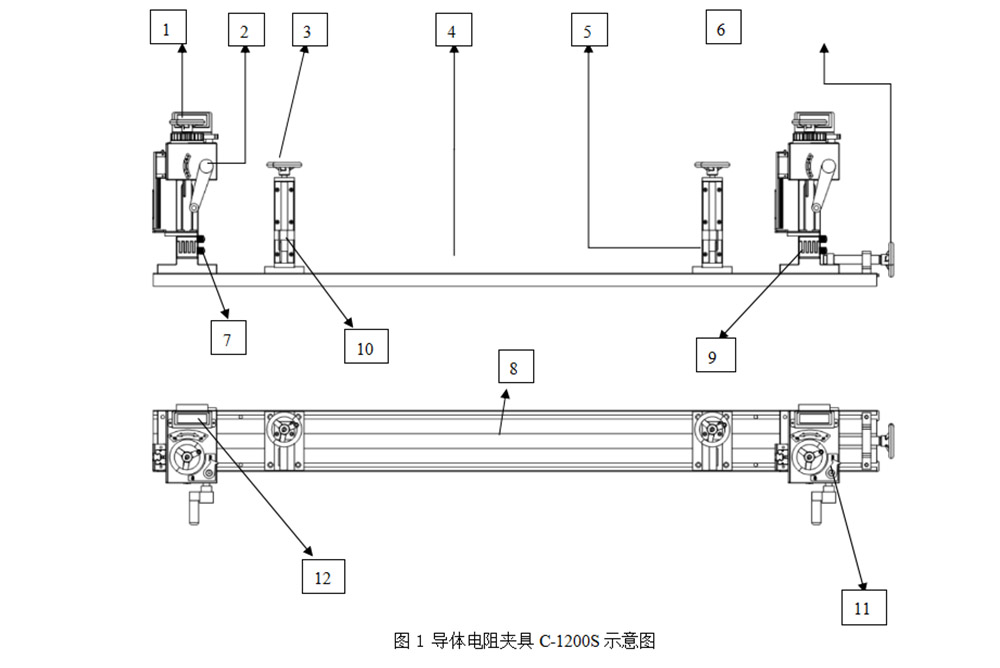

 该夹具主要由电流端夹头、电压端夹头、铝合金底板、C型支架、预紧力手轮、倍力加压手轮、导线张紧手轮等部分组成，详见图1。

①预紧力手轮  ②倍力加压手轮  ③电压端手轮  ④铝合金底板  ⑤电压端接线柱  ⑥导线张紧手轮  ⑦电流端接线柱   ⑧标尺  ⑨电流端夹头  ⑩电压端夹头  ⑪夹紧松开棘轮 ⑫力值显示表

◆使用方法

   第一步：将被测导线按标准做好试样，并将被测试样放在夹具上。

   第二步：旋转左侧电流端顶部的预紧力手轮，用预紧力夹住试样，将棘轮拨动到夹紧位置，并绊住顶部齿轮，顺时针旋转前端倍力加压手轮，将试样加压即可。同样操作右侧电流端手轮，将试样夹紧。随后旋转最右侧导线张紧手轮，将被测试样拉直。最后将电压端位置夹紧试样，保证铜夹头与试样良好接触即可。

  第三步：测量完成后，先逆时针旋转倍力加压手轮，将压力卸掉，旋转过程中，当上方棘轮已经松动，但是上方的预紧力手轮还是拧不动时，可将棘轮拨动到松开位置，并绊住齿轮，继续逆时针旋转倍力加压手轮，直至上方丝杠出现松动为止，此时拨开棘轮，旋转预紧力手轮，松开夹头即可。

 ◇按相关国标进行试验。

 注意事项：

  ◎试验时，应确保两电压端距离为1m，否则影响电阻测量精度。

  ◎对圆形、扇形截面试样，不需要更换夹具。

  ◎该夹具对铜、铝单线截面≤1200mm²圆形、扇形绞线可直接使用，也能用于漆包圆线、扁线电阻测量。

  ◎使用该夹具测量铜线电阻时，可直接使用顶部预紧力手轮即可，无需倍力加压手轮。当测量大截面铝线电阻时，可先使用顶端预紧力手轮夹紧到一定范围，然后再通过前端倍力加压手轮继续加压，便可测量出准确电阻值。

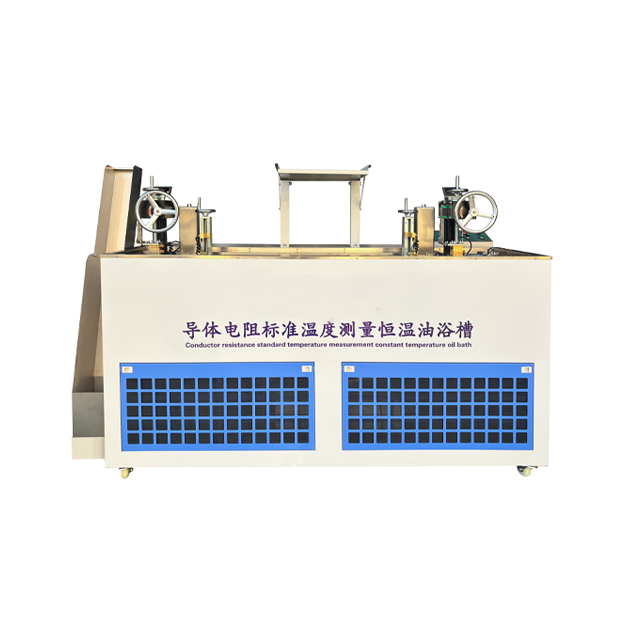

导体电阻测量恒温油槽

用途及结构

      本产品内胆采用304不锈钢制作，机箱采用优质冷轧钢板精心制作而成，采用加热与制冷相平衡原理，智能实现精准恒温控制，循环泵强制循环液体，保证内部液体各部位温度均匀，以实现导体温度均匀，一年四季精确恒温20±0.1℃，彻底摒弃温度对导体电阻的影响因素，从而更加精准的测量导体电阻真实数据。

      本产品适用于φ1-1000mm²以下的圆型和圆型绞线导体。

      本产品具有造型美观、耐腐蚀、控温稳定，节能实用、使用寿命长等特点，是质检机构和电线电缆企业测量电线电缆导体电阻的优选配套高效产品。

本产品符合GB/T3048等相关标准要求。

一、产品优势

      本产品在满足使用要求的基础上，内置特制结构电阻夹具，实现了操作人员在实验过程中手不沾油、身无溅油等优点，电阻夹具在实验箱内以电动方式实现上升与下降，摒弃了手动上升与下降带来的不便，本设备操控方便灵活，是电线电缆导体电阻检测设备中高效成员。

二、技术参数

1、该机采用四端接线方法，可配套任意双臂电桥类

2、标配手动C-1200型四端倍力电阻夹具，电动升降

3、测量范围：φ1-1000mm²以下的圆型和圆型绞合导体

4、测量时间：5-16min（导体截面积不同，时间略有区别）

5、恒温温度：20℃

6、恒温精度：±0.1℃

7,、箱体容积：200L

8、温度均匀保证：高精度进口仪表控制，循环泵强制循环

9、总功率：约6kw

10、工作电源：AC 220C 50HZ

11、外形尺寸（长x宽x高）：2200*600*1500mm

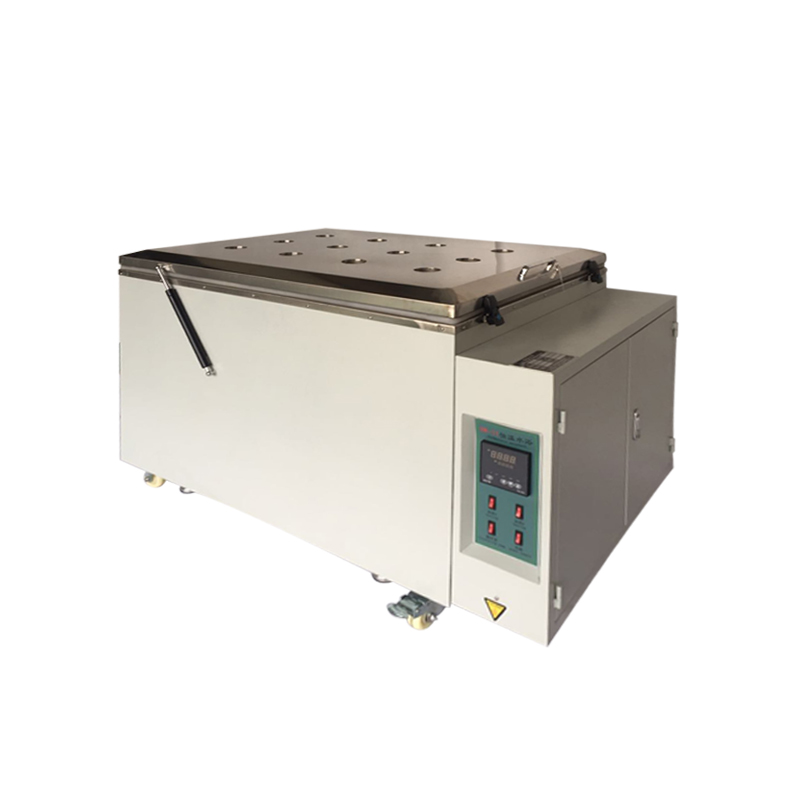

HW-II恒温水浴

产品介绍

本产品为水槽式。内胆和机盖均采用304不锈钢制作，上盖夹层保温设计，多个过线孔设计，阻尼式开盖结构。机箱采用优质冷轧钢板精心制作而成，采用电加热方式，工作计时模式，智能温度控制，数字显示，热循环泵强制循环保证温度均匀性，实现油、水等液体的恒温，本机具有造型美观、耐腐蚀、控温稳定、节能实用、维修方便、使用寿命长的特点。是质检机构和电线电缆企业测量电线电缆绝缘电阻及用液体恒温试验的配套产品。本产品符合GB/T3048、GB/T12527等相关标准要求。

技术参数

1.恒温范围：室温--100℃

2.温度均匀保证：高精度仪表控制，热循环泵强制循环

3.温度分辨率：≤±0.1℃

4.控温精度：±1℃

5.Max加热功率：6.0KW

6.控制方式：双功率控制

7.工作电源:  AC220V/50Hz

8.内胆工作尺寸(长×宽×高)：1000×750×500mm

9.外形尺寸(长×宽×高)：1290×860×750mm
