FI-TEST-1000D配电线路故障指示器检测装置
发布者:扬州市拓腾电气有限公司 发布时间:2018/5/12

      扬州市拓腾电气有限公司设计并制造的故障指示器测试仪。该故障指示器测试是采用高可靠多闭环控制技术,电源具有高输出功率精度、高输出功率分辨率、高稳定可靠性、高转换效率、低电网污染等特点。

      本产品控制系统为操作者、用电设备及电源本身提供了完善的保护和必要的安全措施。电源对关键电路和主要电气参数进行实时监测,一旦出现故障,立即关断电源,使用户、用电设备及电源本身的风险降到最低。

      根据国家电网2017年配电线路故障指示器入网专业检测大纲设计开发的,该故障指示器测试仪,是采用高可靠多闭环控制技术,电源具有高输出功率精度、高输出功率分辨率、高稳定可靠性、高转换效率、低电网污染等特点、恒流、恒压。采用西门子PLC,台湾维纶7寸液晶屏,软件自主开发,无需输入设定参数,自动测试数据。

      本产品控制系统为操作者、用电设备及电源本身提供了完善的保护和必要的安全措施。电源对关键电路和主要电气参数进行实时监测,一旦出现故障,立即关断电源,使用户、用电设备及电源本身的风险降到最低。

一、 使用环境

 工作温度:-25~50℃;

 工作湿度:在环境温度25℃条件下,相对湿度0~90%(不凝结);

二、工作场所:

 Ø 海拔2000m以下;

 Ø 无导电尘埃和破坏绝缘介质的气体或蒸汽;

 Ø 无剧烈震动或冲击;

 Ø 良好的通风条件。

三、产品特点:

 l 高频SPWM硬件调整技术,反应速度快,输出稳定;

 l 大功率MOS/IGBT驱动,运行可靠,过载能力强;

 l 适用于阻性、感性、整流性等各种负载;

 l 具有过热、过流、短路等异常状况保护功能;

具有参数记忆功能、快捷键操作方式,使用简单方便

采用西门子PLC,台湾维纶7寸液晶屏,软件自主开发,无需输入设定参数,自动测试数据。

四、工作原理

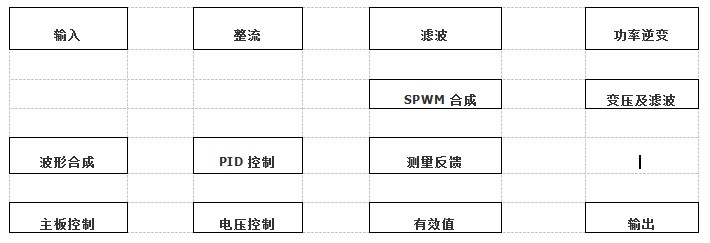

本产品原理框图如图2所示:


五、基本参数

本产品的基本参数如表1所示


最大输出电流

0-1000A

最大输出电压

0-10KV

电路方式

IGBT/PWM脉宽调制方式

交流输入

波形

正弦波

相线

1Φ2W+G

电压

220V

频率

50Hz±1Hz

保护

无熔丝开关,欠压保护,过温保护

交流输出

波形

正弦波





最大电压

0-10kV

最大电流

1000A

频率

50Hz

频率稳定率

≤0.1%

波形失真度(THD)

≤2%

稳流精度

(1A-1000A)≤0.5+1%

例如电源从50A跳变到700A,这个跳变必须是连续的,中间不能有任何断续的现象。

稳压精度

0-10KV≤0.5+1%

电流突变是否在过零点

软件可以设为过零点跳变和任意点跳变

保护

电子电路快速侦测过电压、过电流、超载、

过高温&短路并自动跳脱保护及告警装置

通讯接口

网线

控制方式

1、本机控制

控制软件

突变电流最小持续时间

20mS(对应下面波形图中的T2)

绝缘电抗

≥DC500V 10MΩ

冷却装置

强制风扇冷却

噪音

<65dB(前方1m处)

互感器精度

0.2级

防护等级

IP20

工作环境

温度

-20℃~ 50℃

湿度

0~90%(非凝结状态)

海拔高度

1500m以下

尺寸

(宽*深*高)mm

610*705*905

其他重要要求



1. 电源可以一次下发的波形段数20段,软件可以控制其循环周期(大循环)。每段可以控制其单独的循环次数(小循环)
