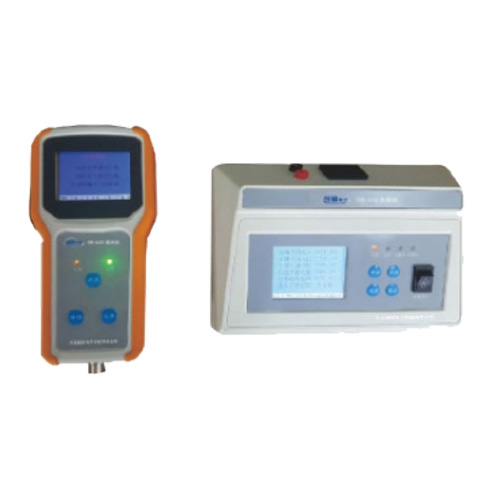

直流系统检测设备 -TE-LDI直流环路诊断仪
发布者:扬州市拓腾电气有限公司 发布时间:2018/6/28

 ● 系统对地电压测量功能,仪器可测量系统正对地电压,负对地电压,系统电压,可实现0—300V的电压监测范围;

 ● 系统绝缘阻抗测量功能,仪器可测量系统正对地绝缘阻抗,负对地绝缘阻抗,平衡桥大小检测,测量范围0—999KΩ;

 ● 交流窜电检测功能,仪器可判断直流系统中的交流窜电故障,并可测量直流系统中串入的交流电电压值,交流电压测量范围为0—280V;

 ● 环网检测及定位功能,仪器可以检测两段母线中存在的各种环网故障,包括正极环、负极环、两极环及异极环等,并可通过波形显示及方向显示来实现环网故障点的定位;

 ● 装置具有调幅、调频、信号波形选择功能,可实现高阻环网故障的查找定位。

 ● 支路绝缘阻抗测量及绝缘故障定位功能,仪器测量每条支路对地绝缘阻抗大小,并可通过波形显示及方向显示实现绝缘故障点的定位;

 ● 信号频谱分析功能,装置通过快速FFT变换实现电流信号的频谱分析功能,有效提取被测信号频点的信号幅值,提高检测精度;

 ● 电流表功能,装置可做高精度电流表使用,电流测量分辨率可达0.01mA;

 ● 波形曲线显示及方向显示功能,在使用探测仪对被测支路进行检测时,显示屏会以波形曲线形式显示被测支路电流变化情况,方便使用者快速准确的实现故障点的查找,有环网故障时显示故障点方向。

 ● 本装置可以在直流电源系统不停电的情况下,查找正极、负极、两极、异极、小于200K Ω的各种环网故障并安全可靠地解除环网故障。

●使用环境

◆工作电源:DC40V-300V         ◆环境温度: -20-55℃        ◆相对湿度:0-90%

●直流电压测量

◆直流电压测量范围:0-300V     ◆直流电压测量分辨率:0.1V     ◆直流电压测量精度:0.2%

●交流电压测量

◆交流电压测量范围:0-300V     ◆交流电压测量分辨率:0.1V     ◆交流电压测量精度:0.5%

●绝缘电阻测量

◆绝缘电阻测量范围:0-999.9KΩ  ◆绝缘电阻测量分辨率:0.1KΩ

◆绝缘电阻测量精度:≤±5%     ◆检测环网阻值范围:200KΩ以内

●频谱分析范围:

◆频谱分析通道数量:1          ◆频谱分析频段范围:0.125-12.5Hz

◆频率分辨率:0.125Hz
