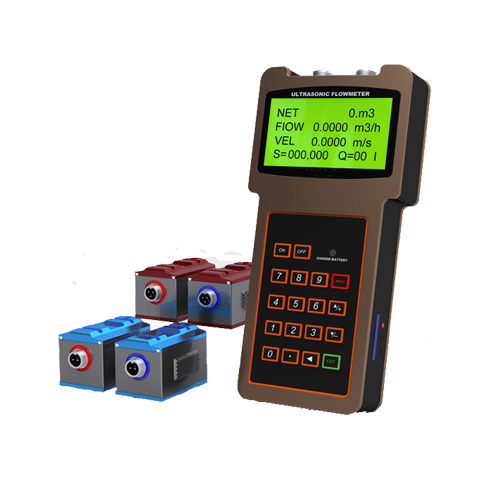

手持式超声波流量计实现了液体流量的非接触式测量。将传感器安装在管道外壁，即可完成对流量的测量。具有体积小、携带方便、测量准确等特点。
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、流量校验、临时检测、流量巡查、水表衡调试、热网平衡调试、节能监测，是流量及时检测必备的工具仪表。

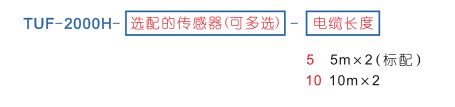

TUF-2000HS、HM, TL-1-5
手持式超声波流量计，配标准小型支架、配中型支架、标准大型夹装式传感器，电缆长度5米×2
技术参数
|
类 别 性能、参数
|
|
主 机
|
原 理
|
超声波时差原理，4 字节IEEE754 浮点运算
|
|
精 度
|
流量:优于±1%
|
|
显 示
|
4×8中文或4×16西文点阵式背光液晶显示器，支持中、英、意三种语言
|
|
信号输出
|
1路OCT脉冲输出（脉冲宽度6-1000ms,默认200ms）
|
|
数据接口
|
隔离RS232串行接口，可通过PC电脑对流量计进行升级
|
|
管道情况
|
管 材
|
钢，不锈钢，铸铁，铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
|
|
管 内 径
|
15-6000mm
|
|
直 管 段
|
传感器安装点请满足:上游10D，下游5D，距泵出口30D(D 是指管径)
|
|
测量介质
|
种 类
|
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
|
|
温 度
|
-30~160℃
|
|
浊 度
|
10000 ppm 且气泡含量小
|
|
流 速
|
0~±10 m/s
|
|
工作环境
|
温 度
|
主机:-20~60℃，流量传感器:-30℃~160℃
|
|
湿 度
|
主机:85%RH;传感器防护等级IP67
|
|
电 源
|
3节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作12小时以上，使用AC90~260V电源适配器，可实现不间断测量
|
|
功 耗
|
1.5W
|
|
外壳材料
|
阻燃ABS
|
|
主机重量
|
390g
|
传感器选配
|
名 称
|
|
型号
|
测量范围
|
MENU23菜单探头选项
|
温度范围
|
|
小型夹装
|
|
TS-2
|
DN15~100
|
夹装小探头TS-2
|
-30~90℃
|
|
中型夹装
|
|
TM-1
|
DN50~700
|
夹装中探头TM-1
|
-30~90℃
|
|
大型夹装
|
|
TL-1
|
DN300~6000
|
夹装大探头TL-1
|
-30~90℃
|
|
高温小型夹装
|
|
TS-2-HT
|
DN15~100
|
夹装小探头TS-2
|
-30~160℃
|
|
高温中型夹装
|
|
TM-1-HT
|
DN50~700
|
夹装中探头TM-1
|
-30~160℃
|
|
高温大型夹装
|
|
TL-1-HT
|
DN300~6000
|
夹装中探头TM-1
|
-30~160℃
|
|
小型支架
|
|
HS
|
DN15~100
|
标准HS小支架传感器
|
-30~90℃
|
|
中型支架
|
|
HM
|
DN50~300
|
标准HM中支架传感器
|
-30~90℃
|
|
延长支架
|
|
EB-1
|
DN300~700
|
——
|
-30~90℃
|
|
高温小型支架
|
|
HS-HT
|
DN15~100
|
标准HS小支架传感器
|
-30~160℃
|
|
高温中型支架
|
|
HM-HT
|
DN50~300
|
标准HM中支架传感器
|
-30~160℃
|
|
高温延长支架
|
|
EB-1-HT
|
DN300~700
|
——
|
-30~160℃
|
|
