| 数字高压表 高压分压器（高电压表）是高电压试验中必备的测量设备，它能将高电压转换为可用普通电压表测量的安全低电压。其测量准确性、直观性及使用方便性是传统测量高电压采用的静电电压表、测量球隙等所无法比拟的。QSM ● 常用高电压分压器按其所测电压不同可分为：直流分压器、交流（工频）分压器、冲击分压器、交直流两用分压器等； ● 按其内部分压元件及结构不同可分为：电阻分压器、电容分压器、阻容分压器（阻容串联，阻容并联）等； ● 按其测量精度不同可分为：普通分压器和精密分压器。 ● 分压器一般是指不带测量仪表的“分压器体”，如配有普通电压表、专用电压表、多功能峰值表或记录仪等，则可称为：高压分压器测量系统、千伏表等。 交流分压器
直流分压器
额定电压：DC. 60kV
测量精度：±0.5%读数±1个字
分 压 比：1000：1
高压电阻：150M
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：4½ 数字万用表
重 量：2.5kg
外形尺寸：
屏蔽罩直径：A=Ø160mm
分压器体直径：B=Ø55mm
底座直径：C=Ø150mm
分压器高度：D=440mm
包 装：铝合金包装箱
额定电压：DC. 100kV
测量精度：±0.5%读数±1个字
分 压 比：1000：1
高压电阻：250M
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：4½ 数字万用表
重 量：3.2kg
外形尺寸：
屏蔽罩直径：A=Ø210mm
分压器体直径：B=Ø55mm
分压器高度：C=630mm
底座直径：D=Ø150mm
底座支脚：320X320mm
包 装：铝合金包装箱
额定电压：DC. 200kV
测量精度：±0.5%读数±1个字
分 压 比：1000：1
高压电阻：500M
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：4½ 数字万用表
重 量：6.8kg
外形尺寸：
屏蔽罩直径：A=Ø260mm
分压器体直径：B=Ø80mm
分压器高度：C=820mm
底座尺寸：230X230mm
底座支脚：540X540mm
包 装：铝合金包装箱
额定电压：DC. 300kV
测量精度：±0.5%读数±1个字
分 压 比：2000：1
高压电阻：750M
内部绝缘：真空充油
附 配 表：4½ 数字万用表
外 筒 壁：有环槽
重 量：8kg
外形尺寸：
屏蔽罩直径：A=Ø400mm
分压器体直径：B=Ø80mm
分压器高度：C=1080mm
底座尺寸：230X230mm
底座支脚：540X540mm
包 装：铝合金包装箱
额定电压：DC.400kV
测量精度：±0.5%读数±1个字
分 压 比：2000：1
高压电阻：1000M
内部绝缘：真空充油
附 配 表：4½ 数字万用表
外 筒 壁：有环槽
重 量：45kg

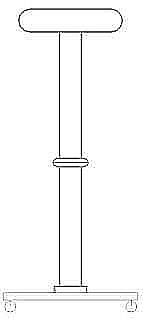

结 构：两段式
外形尺寸：
屏蔽罩直径：A=Ø600mm
分压器体直径：B=Ø150mm
分压器高度：C=1780mm
底座尺寸：1000X1000mm
包 装：铝合金包装箱
额定电压：DC.600kV
测量精度：±1%读数±1个字
分 压 比：3000：1
高压电阻：1500M
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：台式4½ 数字万用表
重 量：55kg

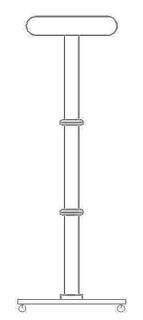

结 构：两段式
外形尺寸：
屏蔽罩直径：A=Ø800mm
分压器体直径：B=Ø150mm
分压器高度：C=2280mm
底座尺寸：1200X1200mm
包 装：铝合金包装箱
额定电压：DC. 100kV
测量精度：±0.1%读数±1个字
分 压 比：10000：1
高压电阻：200M（内有屏蔽分压器）
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：(进口)台式4½ 数字万用表
重 量：6.5kg
外形尺寸：
屏蔽罩直径：A=Ø260mm
分压器体直径：B=Ø110mm
底座直径：C=Ø150mm
分压器高度：D=660mm
包 装：铝合金包装箱
额定电压：DC. 200kV
测量精度：±0.1%读数±1个字
分 压 比：1000：1
高压电阻：300M（内有屏蔽分压器）
内部绝缘：真空充油
外 筒 壁：有裙边
附 配 表：(进口)台式4½ 数字万用表
重 量：40kg
外形尺寸：
屏蔽罩直径：A=Ø400mm
分压器体直径：B=Ø240mm
底座直径：C=Ø300mm
分压器高度：D=900mm
包 装：铝合金包装箱
测量精度：±0.05%读数±1个字
高压电阻：300M（内有屏蔽分压器）
内部绝缘：真空充油
外 筒 壁：有裙边
附 配 表：(进口)台式4½ 数字万用表
重 量：40kg
外形尺寸：
屏蔽罩直径：A=Ø400mm
分压器体直径：B=Ø240mm
底座直径：C=Ø300mm
分压器高度：D=900mm
包 装：铝合金包装箱
额定电压：DC. 400kV
测量精度：±0.1%读数±1个字
分 压 比：10000：1
高压电阻：700M（内有屏蔽分压器）
内部绝缘：真空充油
外 筒 壁：有裙边
附 配 表：(进口)台式4½ 数字万用表
重 量：50kg
结 构：两段式
外形尺寸：
屏蔽罩直径：A=Ø600mm
分压器体直径：B=Ø150mm
分压器高度：D=1780mm
底座尺寸：C=1000X1000mm
包 装：铝合金包装箱
额定电压：DC.600kV
测量精度：±0.1%读数±1个字
分 压 比：10000：1
高压电阻：1000M（内有屏蔽分压器）
内部绝缘：真空充油
外 筒 壁：有环槽
附 配 表：(进口)台式4½ 数字万用表
重 量：65kg
结 构：两段式
外形尺寸：
屏蔽罩直径：A=Ø800mm
分压器体直径：B=Ø150mm
分压器高度：C=2280mm
底座尺寸：1200X1200mm
包 装：铝合金包装箱
额定电压：DC. 60kV; AC. 60kV
测量精度：
分 压 比：1000：1
高压电阻：150M
高压电容：167pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
外形尺寸：
屏蔽罩直径：A=Ø160mm
分压器体直径：B=Ø55mm
底座直径：C=Ø150mm
分压器高度：D=480mm
峰值表：160X80X210mm, 1.2kg
额定电压：DC. 100kV; AC. 100kV
测量精度：
分 压 比：1000：1
高压电阻：250M
高压电容：100pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
重 量：3.2kg
外形尺寸：
屏蔽罩直径：A=Ø210mm
分压器体直径：B=Ø55mm
分压器高度：C=630mm
底座直径：D=Ø150mm
底座支脚：320X320mm
包 装：铝合金包装箱
峰值表：160X80X210mm, 1.2kg
额定电压：DC. 200kV; AC. 200kV
测量精度：
分 压 比：1000：1
高压电阻：500M
高压电容：100pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
重 量：7.8kg
外形尺寸：
屏蔽罩直径：A=Ø260mm
分压器体直径：B=Ø80mm
分压器高度：C=1080mm
底座尺寸：230X230mm
底座支脚：540X540mm
包 装：铝合金包装箱
峰值表：160X80X210mm, 1.2kg
额定电压：DC. 300kV; AC. 300kV
测量精度：
分 压 比：1000：1
高压电阻：750M
高压电容：100pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
结 构：两段式
重 量：15kg
外形尺寸：
屏蔽罩直径：A=Ø500mm
分压器体直径：B=Ø80mm
分压器高度：C=1500mm
底座尺寸：230X230mm
底座支脚：540X540mm
包 装：铝合金包装箱
额定电压：DC. 50kV; AC. 50kV
测量精度：DC.±0.5%读数±1个字 AC. 1% 读数±1个字
分 压 比：1000：1
高压电阻：125M
高压电容：200pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
额定电压：DC. 100kV; AC. 100kV
测量精度：DC.±0.5%读数±1个字 AC. 1% 读数±1个字
分 压 比：1000：1
高压电阻：250M
高压电容：100pF
内部结构：阻容并联
内部绝缘：真空充油
外筒壁：有环槽
TEFR-I/BGCV一体化
|
||||||||||||||||||||||||||||||||||||||||
