产品技术规格书

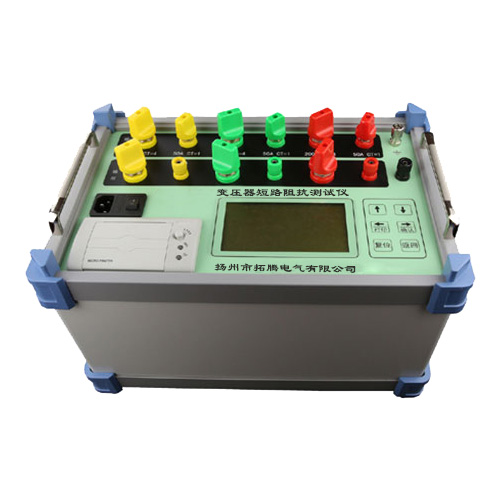

设备名称：变压器短路阻抗测试仪

参考标准：

    DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》

一、产品应用：

   TNRZ-I500 变压器短路阻抗测试仪,严格按国家电力行业标准DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》要求设计、生产制造。测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，对电流、相电压、线电压、频率、有功功率、功率因数等参数进行测量。此仪器可对各种电力变压器及其它特殊用途的变压器进行电抗法绕组变形测试，也可用于变压器空载损耗以及负载损耗等参数测试。具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。

二、主要性能特点：

  1、本仪器采用大屏幕背光汉字点阵显示屏，变压器的参数直接输入，方便、直观；
  2、仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性；
  3、该仪器可采用单相和三相测量方式，对变压器短路阻抗进行测量；
  4、可根据需要对变压器空载、负载参数进行测试。空载或负载测试数据在屏幕上一次全部显示，负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值，空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据；
  5、测量范围大。当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试，允许短时超载不大于量程的20%。如需更大测试电流或电压，可外接CT或PT。也可定制大电流产品。

三、主要技术指标:

  1、电压参数：量程范围：10-500V    精度：0.1%（直接测量）
  2、电流参数：量程范围：0.5A-200A  精度：0.1%（直接测量）
  3、频率参数：量程范围：45-75Hz    精度：0.02Hz
  4、有功功率：精度：0.5%
  5、短路阻抗：精度：0.2%

四、其他技术指标：

  1、工作温度：-20℃～50℃

  2、工作湿度：0～85%RH

  3、工作电源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×200mm×240mm

  5、仪器重量：6kg

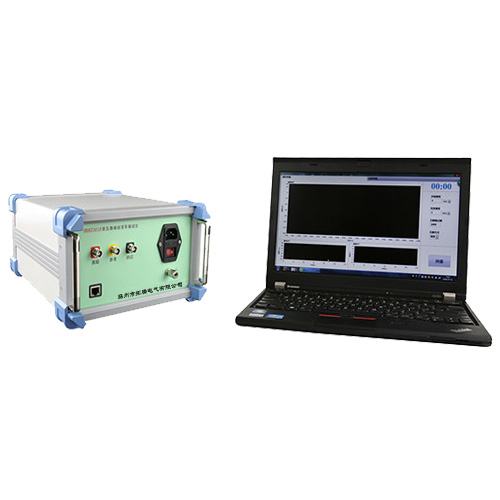

变压器绕组变形测试仪

    DL/T 911-2004  《电力变压器绕组变形的频率响应分析法》

一、产品应用：

   TNRZ-S2变压器绕组变形测试系统用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。本仪器采用扫频法对变压器的绕组进行测试，按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

二、设备组成：

    变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线与笔记本电脑连接。

三、主要性能特点：

  1、完全符合DL/T911-2004 电力变压器绕组变形的频率响应分析法行业标准；

  2、采用航天线性电源为数据采集单元供电，保证电源的稳定性；

  3、数字傅里叶变换滤波技术，消除现场干扰信号的影响，保证测试数据的重复性；

  4、操作简单，测量速度快，单相测试时间不超过2分钟；

  5、智能诊断功能，可根据对比曲线间的相关系数，标定曲线差异并生成诊断结论；

  6、具备测试报告生成、打印、保存及图谱插入等功能，便于报告编写。

四、主要技术指标：

  1、扫频范围：100Hz～2MHz（可定制100Hz～10MHz）

  2、频率精度：0.005％

  3、扫频方式：线性或对数，可任意设置扫频范围

  4、扫频间隔：小于1KHZ

  5、测量频率范围：－100dB～20dB

  6、扫频激励输出：20Vpp

  7、检测精度：优于±0.5dB

  8、阻抗匹配：在被测绕组的激励和响应端与地之间加50欧姆电阻

  9、输入端口阻抗：大于1M欧姆

  10、干扰抑制能力：具备选频滤波功能，通频带的宽度小于选频滤波器中心频率的1%

  11、数据存储格式：Excel数据格式，可用纯文本方式打开

五、其他技术指标：

  1、工作温度：-20℃～50℃

  2、工作湿度：0～85%RH

  3、工作电源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：260mm×320mm×150mm

  5、仪器重量：5kg

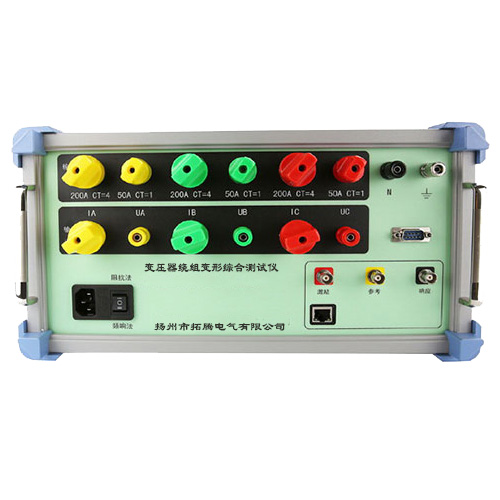

设备名称：变压器绕组变形综合测试仪

参考标准：

    DL/T 911-2004  《电力变压器绕组变形的频率响应分析法》

    DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》

一、产品应用：

     TNRZ-SI2变压器绕组变形综合测试系统用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。本仪器采用扫频法及低电压阻抗法对变压器的绕组进行测试，按国家电力行业标DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。按国家电力行业标准DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，采用三相自动测量或者单相测量方式，将低压侧可靠短接，输入变压器参数后，仪器便可自动测试、自动计算各相阻抗及阻抗误差百分比，测试过程中显示电压电流波形。

二、设备组成：

    变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。

三、主要性能特点：

  1、采用频率响应法和短路阻抗法进行测量诊断，在不吊罩的情况下检测变压器各个绕组的特性，并对检测结果进行纵向或横向比较，以判断变压器绕组可能发生的变形情况；

  2、仪器采用分体式结构，测试主机与软件平台之间采用以太网连接，即插即用；

  3、采用航天线性电源为数据采集单元供电，保证电源的稳定性；数字傅里叶变换滤波技术，消除现场干扰信号的影响，保证测试数据的重复性；

  4、仪器智能化程度高，操作简单，使用方便，测量速度快；

  5、仪器采用高速高精度AD转换器，保证测试数据精准度高、稳定重复性好；

  6、扫频测试自动化程度高，在输入、输出信号线连接好后，只需要按一个键就可以完成所有的测量工作；
  7、扫频测试部分可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论；

  8、阻抗测试时，当输入电压小于500V，电流小于200A时，可直接测量；
  9、阻抗测试部分可以自动折算，完成对阻抗值的准确测量及阻抗值的自动比对，实现对变压器绕组的变形诊断；

  10、具备测试报告生成、打印、保存及图谱插入等功能，便于报告编写，自带数据库功能，能方便实现数据查询及数据比对。

四、主要技术指标：

（一）频响法技术指标

  1、扫频范围：100Hz～2MHz

  2、频率精度：0.005％

  3、扫频方式：线性或对数，可任意设置扫频点数

  4、扫频间隔：小于1KHZ

  5、测量频率范围：－100dB～20dB

  6、扫频激励输出：20Vpp

  7、检测精度：优于±0.5dB

  8、阻抗匹配：在被测绕组的激励和响应端与地之间加50欧姆电阻

  9、输入端口阻抗：大于1M欧姆

  10、干扰抑制能力：具备选频滤波功能，通频带的宽度小于选频滤波器中心频率的1%

  11、数据存储格式：Excel数据格式，可用纯文本方式打开

（二）阻抗法技术指标

  1、电压参数：量程范围：10-500V    精度：0.1%（直接测量）
  2、电流参数：量程范围：0.5A-200A  精度：0.1%（直接测量）
  3、频率参数：量程范围：45-75Hz    精度：0.02Hz
  4、有功功率：精度：0.5%
  5、短路阻抗：精度：0.2%

（三）其他技术指标

  1、工作温度：-20℃～50℃

  2、工作湿度：0～85%RH

  3、工作电源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×240mm×210mm

  5、仪器重量：6kg
