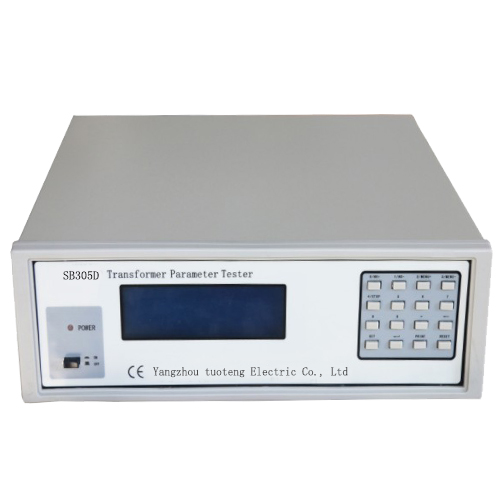

SB305D/E电力变压器参数测试仪|电参数测量仪| 变压器功率参数测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2021/8/27




      按照 JB/T501-91《电力变压器试验导则》和GB1094-96《电力变压器》的技术标准要求, 能同时测量单相或三相电力变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数, 测量精度为0.5级。智能化、专业化设计, 适用于电力变压器空载、负载、感应等试验的测试,是传统指针式仪表的理想换代产品


 ◆ 采用240x64或(E型320x240带打印)点阵带背光液晶显示屏,同时显示单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等18个电参数,显示字体:英文。

 ◆ 多屏菜单操作,供用户选择,操作方便,并自动计算各参数,如电压偏差率d(%)、空载电流百分比Io(%)、空载功率Po(W)、额定电流i下的负载损耗Pkn(W)、绕组温度为t℃时的阻抗电压ekt(%)、参考温度的阻抗电压ek75(120℃)(%)、及参考温度的短路阻抗Zk(Ω)。

 ◆ 可自动对电压幅度、波形及稳定进行校正。

 ◆ 可按键设定电压、电流互感器比率,直接显示初级测量值。

 ◆ 可设置试验日期、变压器出厂编号,并可断电锁存。

 ◆ 可测量低功率因数范围的功率。

 配有串行RS232计算机接口。

 ◆ 抗干扰性能强,有过载警报指示功能,并且有可靠的过压、过流保护


技术指标(0.5级)


  项    目

   测  量  范  围

    基     本     误     差

  电    压

  500V

  ±(0.25%读数+0.25%量程)

  电    流

 5A

  ±(0.25%读数+0.25%量程)

  功    率

  U×I

  ±(0.25%读数+0.25%量程)

  功率因数

  0.O10~1.000

  ±3个字

  频    率

       (40~300)Hz

  ±0.5%

  电    源

       AC220V±22V,50Hz±1Hz

  整机功耗

     小于15VA

  使用环境

     环境温度 (L0~40)℃, 相对湿度: 30%~90%

连续工作时间

     大于24小时

  外形尺寸

     内置式:(400(宽)×479(深)×174 (高))mm

     外置式:(387(宽)×360(深)×132 (高))mm
