1、适用范围
ZJ型避雷器早期故障监测器（以下简称ZJ型监测器）适用于交流高压电力网中三相一组的无间隙金属氧化物避雷器（以下简称避雷器）。亦可用于交流系统中其他类型的三相一组的避雷器。不能用于不成组的一相或两相避雷器。
2、特点
2.1、能够监测避雷器阻性电流的早期增加值，及时发现避雷器早期故障
ZJ型监测器除了具有普通监测器测量避雷器持续电流和记录避雷器动作次数的功能外，其最大特点是用一块微安表，监测三相避雷器持续电流矢量和的值，即3Io值。三相性能相近无故障的避雷器，在三相对称电压下，3Io值很小，当三相避雷器中的一相或两相或三相不同程度出现早期故障，表现为避雷器的阻性电流增大。由于阻性电流在持续电流中占的比例小，且方向滞后持续电流的方向约80o，阻性电流幅值增大对持续电流的幅值影响很小，但对持续电流的方向影响很大。故测量单相持续电流幅值的毫安表尚看不出变化，监测三相持续电流矢量和的3Io值的微安表会有明显的变化。因此，ZJ型监测器利用3Io值与阻性电流增量紧密相关的关系，能够及时捕捉到避雷器早期故障。
2.2、为避雷器状态检修提供了方便
所谓状态检修是指设备有问题才检修，没有问题继续运行，直到有问题才检修（含停电试验）。ZJ型监测器为避雷器状态检修提供了方便，这是因为只要ZJ型监测器中3Io表的指示在绿色区范围内，就认定避雷器的性能正常，可以放心继续运行。大大减轻运行维护的工作量，提高电网安全运行水平。
2.3、能够近距离监测安装在高处或隐蔽位置的避雷器
ZJ型监测器有分体式结构，可以将监测器中释放雷电流启动计数器动作的三个通流元件分别安装在三相避雷器附近接地回路中，不影响避雷器的保护特性。监测器中含有三块mA表、三个计数器、一块μA表组成一体的测量元件安装在方便观察位置，通流元件与测量元件之间通过屏蔽电缆连接，使得以往不方便监测的避雷器，如安装在铁塔上保护高压电缆终端的避雷器；安装在遮栏内不便观察的避雷器，都可以近距离监测避雷器的运行情况。
外形及尺寸
7.1、ZJ（Z）型监测器及ZJ（F）型监测器的测量元件

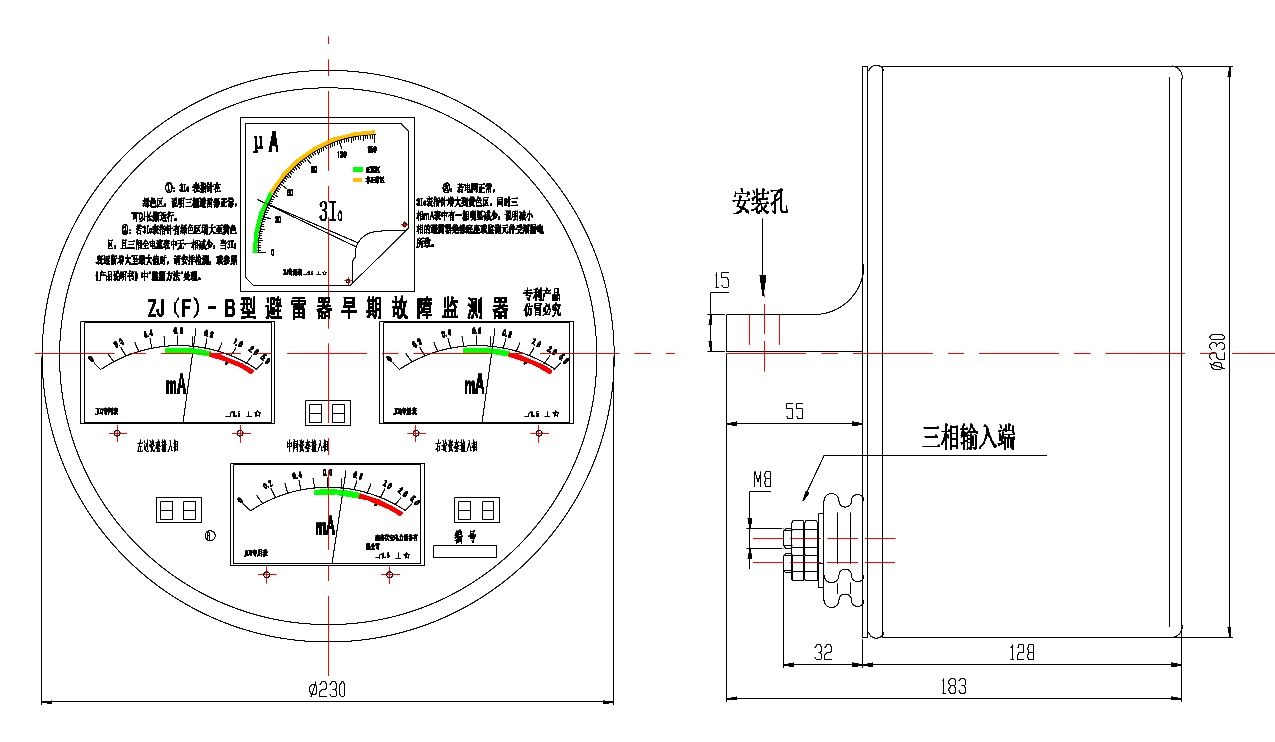

ZJ（Z）型监测器及ZJ（F）型监测器测量元件，是由三块mA表，三个2位数的计数器及3Io微安表组成，共同组装在一个Φ230圆柱形不锈钢筒内，后座为压铸铝，在后座有安装孔及输入接线端，面版为玻璃。外形及尺寸见图3
1、电气参数
1.1：监测器工频电流测量电气参数见表1
表1工频电流测量参数表
|
型号
|
额定电流
mA
（有效值）
|
毫安表
|
3Io微安表
|
|
有效量程
mA
（有效值）
|
量程
mA
（有效值）
|
分度
mA
（有效值）
|
有效量程
等级指数
|
量程
等级指数
|
测量范围
μA
（有效值）
|
等级
指数
|
|
ZJ（F）-A
|
20
|
4.0
|
10
|
0.1
|
2.5
|
5.0
|
0～600
|
5.0
|
|
ZJ（F）-B
ZJ（Z）-B
|
20
|
1.0
|
5
|
0.04
|
2.5
|
5.0
|
0～150
|
5.0
|
|
ZJ（F）-C
ZJ（Z）-C
|
20
|
0.4
|
2
|
0.01
|
2.5
|
5.0
|
0～60
|
5.0
|
1.2：监测器冲击电流动作特性电气参数见表2
表2冲击电流特性参数表
|
型号
|
上限记数电流
8/20μS
kA（峰值）
|
下限记数电流
A（峰值）
|
上限记数电流下残压不大于kA（峰值）
|
方波冲击电流
2000μS
A（峰值）
|
冲击电流
4/1μS 0
kA（峰值）
|
|
ZJ（F）-A
|
20
|
10
|
1.5
|
1800
|
100
|
|
ZJ（F）-B
ZJ（Z）-B
|
10
|
10
|
1.5
|
1000
|
100
|
|
ZJ（F）-C
ZJ（Z）-C
|
10
|
10
|
1.5
|
400
|
65
|
|
