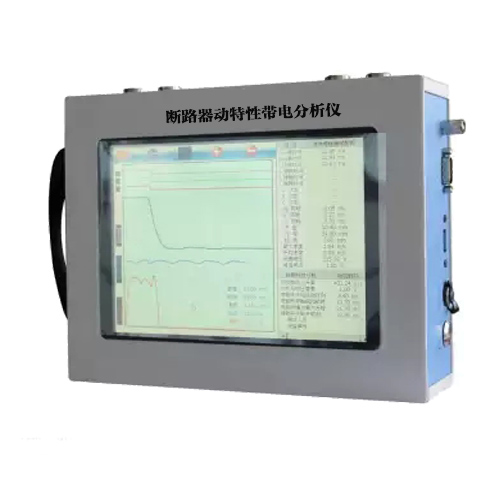

断路器动特性带电分析仪 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/4/7 |
1、本仪器为工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。 2、进口8.4寸彩色触摸屏，windows操作系统，人性化操作界面直观，便于现场操作人员使用。
3、存储容量大，可保存30000组数据。
4、支持中英文输入。
5、配备U盘接口，可直接把数据保存到U盘，也可以把数据传到电脑保存，通过专业软件进行分析打印。
6、内置大容量锂电池，待机时间长达20小时。
7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关，开关动作一次，得到所有数据及图形。
8、内含包络线，通过标准数据和刚测量出来的同类型断路器的数据进行分析比对，及时发现问题。 产品参数
3路时间测量,0~20S,0~999ms分辨率0.01ms,
≥999ms分辨率0.1ms,精度:0.1%±2个字。
速度及行程测量
刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平均速度;
总行程、开距、超程、过冲行程、返弹行程;
测速范围
0.1mm传感器0.01~5.00m/s,
360°角度传感器1周波/0.25° ，0.01~20.00m/s;
传感器测量范围
直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm。(选配)
直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm。(选配)
360线传感器:360°,测量范围:0-999mm,分辨率:0.25°。
仪器电源
DC12V(请使用专用适配器充电)，如使用时间超过两小时，请当天进行补充电量，如果三个月未内使用，也请进行补充电量，充电时间不小于5小时，不大于8小时
线圈电流测量
三路分合闸线圈及储能线圈,0~60A,传感器100mv对应最大电流6A,10mv对应最大电流60A
线圈电压测量范围
DC10V~300V
主机体积
260*220*70mm
使用环境
-20℃~+50℃,相对湿度:≤90%
① 普通断口
② 普通断口、合闸电阻断口
|
