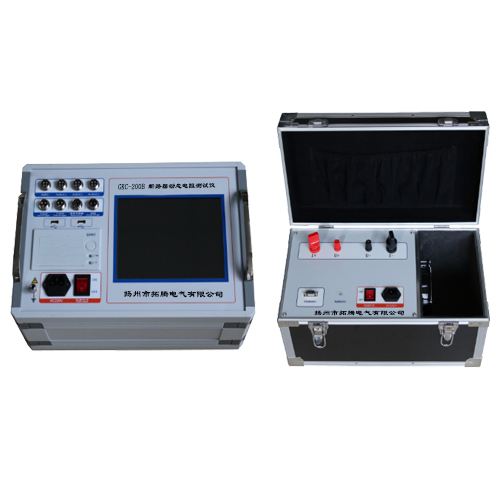

断路器动态电阻测试仪|断路器石墨动态电阻测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/4/16



      断路器动态电阻开关测试仪8.4寸彩色大屏,windows操作系统高速热敏打印机,方便现场打印测试数据开关动作一次,得到所有数据及图形同时可测12路金属触头断口、6路主断口和6路辅助断口;3/6路合闸电阻、3/6路石墨开关测量;1路200A动态电阻

  ⑴、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。

  ⑵、高速热敏打印机,方便现场打印测试数据。

  ⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

  ⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

  ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

  ⑹、开关动作一次,得到所有数据及图形。

  ⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

  ⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

  ⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口;3/6路合闸电阻、3/6路石墨开关测量

  ⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

  ⑾、全自动电机储能、电机功率测量功能。

  ⑿、内部抗干扰电路可满足500KV变电站内可靠使用;石墨触头高压开关测试仪内部抗干扰电路可满足800KV变电站内可靠使用

 (13)、带动态电阻测量。



时间测量

  12  固有分闸(合闸)时间

  分闸(合闸)相内不同期

  分闸(合闸)相间不同期

  合闸(分闸)弹跳时间(弹跳次数)

  内触发测试范围:0.01ma~20s,外触发:0.01ms~200s

  在200ms以内准确率:(0.05%t±0.1ms

合闸电阻测量

   3/6路固有分闸(合闸)时间

  分闸(合闸)相内不同期

  分闸(合闸)相间不同期

  合闸电阻投入时间、电阻值

动态电阻测量

  1路,电流200A500A1000A2000A);测量范围:0-60mΩ

测量范围

  30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字

重合闸测量

  合分、分合、分合分

测速范围

  1mm传感器0.01~25.00m/s

  0.1mm传感器0.001~20.0m/s

  360°角度传感器1周波/0.25°

行程测量

  动触头行程(行程)、接触行程(开距)、超行程、过冲行程、反弹行程

测速范围

  1mm传感器0.01~25.00m/s0.1mm传感器0.001~2.50m/s

  0.5°角度传感器1周波/0.5°

行程传感器

  直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm

  加速度传感器测量范围:0-600mm,分辨率:0.1mm

  360线传感器:360°,测量范围:0-1000mm,分辨率:0.1mm

  直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm(选配)

  直线传感器:500mm,测量范围:0-500mm,分辨率:0.1mm(选配)

  直线传感器:1000mm,测量范围:0-1000mm,分辨率:0.1mm(选配)

  激光传感器测量范围:0-300mm,分辨率:0.1mm(选配)

线圈电流测量范围

  0~20A,分辨率:0.01A

仪器电源

  AC/DC 220V±10%50Hz±2%

内部直流电源

  输出DC10-260V连续可调,输出电流:220V电压以下≤20A(短时)

外触发

  触发电压AC/DC10V~300V,电流:≤120A(短时)

主机体积

  380*280*170mm

使用环境

  -20℃~+50℃

相对湿度

  ≤90%

选型

GKC-200B高压开关综合特性测试仪(动态电阻

12路常规

200A动态电阻

GKC-203B(合闸电阻、动态电阻)

3路电阻

200A动态电阻

GKC-206B(合闸电阻、动态电阻)

6路电阻

200A动态电阻

GKC-233C(合闸电阻、石墨、动态电阻)

3路电阻

3路石墨

200A动态电阻

GKC-266C(合闸电阻、石墨、动态电阻)

6路电阻

6路石墨

200A动态电阻
