TER16-10手持式直流电阻测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/4/24

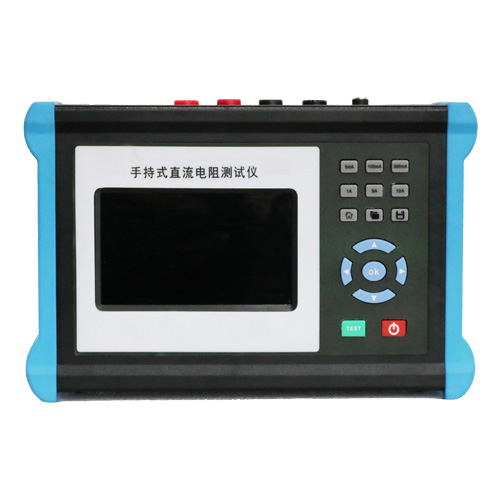

手持式

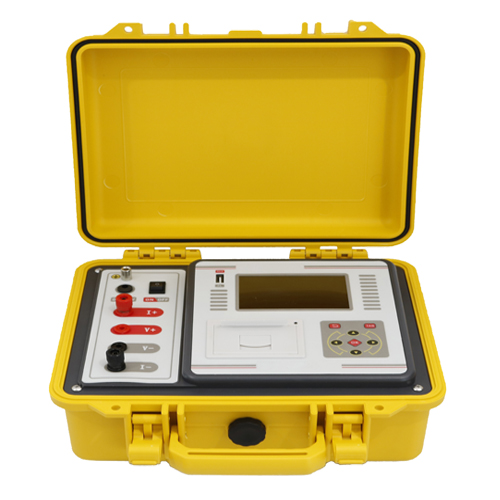

便携式TER27-10

     直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

      为了满足变压器直流电阻测量的需要,研制一款工具化手持式直流电阻测试仪。产品体积小巧,手持式操作,电池供电,便于携带。具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,还具有自动放电和放电音响报警指示等功能。仪器测量精度高,操作简便,可实现变压器直流电阻的快速测量。

性能特点

  Ø   仪器输出电流大,且重量轻,轻巧强大,方便携带。

  Ø   仪器提供6档输出电流选择仪器提供多档输出电流选择。5mA、 100mA、300mA、 1A、5A、 10A,最大可以输出10A电流。

  Ø   内置大容量锂电池,便于现场操作,可连续工作8小时以上。

  Ø   测量范围宽(0-50KΩ),适用于变压器、互感器、电抗器、发电机、电机等感性试品,也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。

  Ø   本仪器带有万年历、99组数据存储、手动温度换算等功能,关机不丢失数据。

  Ø   菜单简单友好,显示数据清晰易读,阳光下可清晰显示。

  Ø   本机具有音响放电报警,放电指示清晰,减少误操作。

  Ø   本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。

  Ø   具有完善的保护电路,测试线意外断开或电源中断,内建完善的放电回路及反电势保护电路使之具有抗拉弧能力。

  Ø   图形界面、直观简洁、支持中英文切换。

  Ø   无操作15分钟,仪器将会自动关机。

供电方式

本仪器由内置锂电池供电。

当电池电量显示不足时,请关闭电源开关,将充电器插入充电插孔即可充电。充电器指示.灯红色表示正在充电,当充电指示灯变为绿色表示电池充电完成。

不要对电池过度放电,否则将有损电池。

工作电源

直流:内置12.6V/4.8AH锂电池(专用电源适配器)

输出电流

5mA、100mA、300mA、 1A、 5A、10A

 确 度

±(0.2%±3个字)

量程

10A档: 0Ω~0.1Ω

5A档: 1mΩ~0.2Ω

1A档: 50mΩ~6Ω

300mA档:100 mΩ~20Ω

100mA档: 500mΩ~60Ω

5mA档: 30Ω~50KΩ

采样速率

1次/秒

最小分辨率

0.1μΩ

     示

大屏幕彩色液晶显示屏,阳光下可清晰显示

数据存储

99组

环境湿度

80%RH,无结露

工作温度

-10~40℃

体积

280mm×宽160mm×高60mm

长320mm×宽270mm×高150mm

整机重量

1.8KG(含电池)

表二

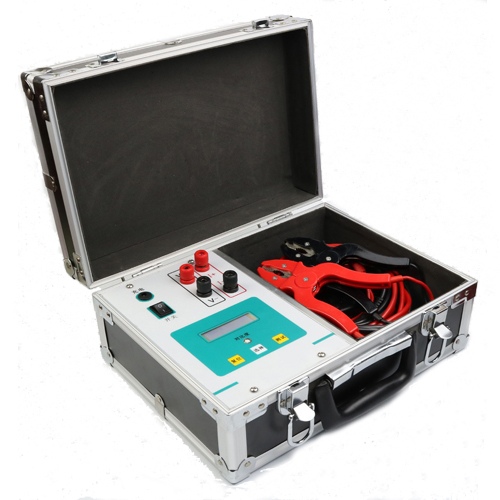

TER15-10

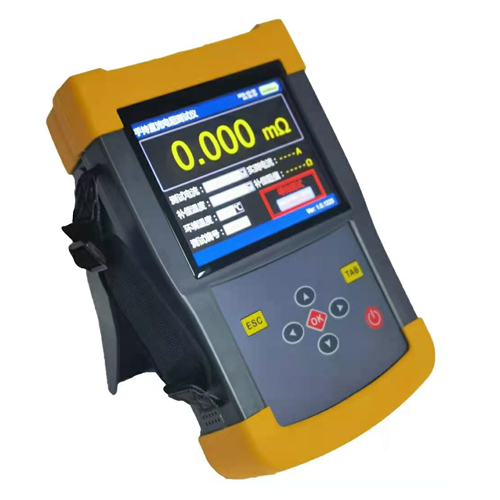

TER-44B

性能特点

  Ø   仪器输出电流大,且重量轻,轻巧强大,方便携带。

  Ø   仪器提供5档输出电流选择,5mA、 100mA、300mA、 1A、5A、 10A最大可以输出10A电流。

  Ø   内置超大容量锂电池,便于现场操作,可连续工作8小时以上。

  Ø   测量范围宽(0-20KΩ),适用于配电变压器、互感器、电抗器、发电机、电机等试品,也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。

  Ø   菜单简单友好,显示数据清晰易读,阳光下可清晰显示。

  Ø   具有完善的保护电路,测试线意外断开或电源中断,内建完善的放电回路及反电势保护电路使之具有抗拉弧能力。
