GIS接触网络阻抗分析仪 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/4/25 |

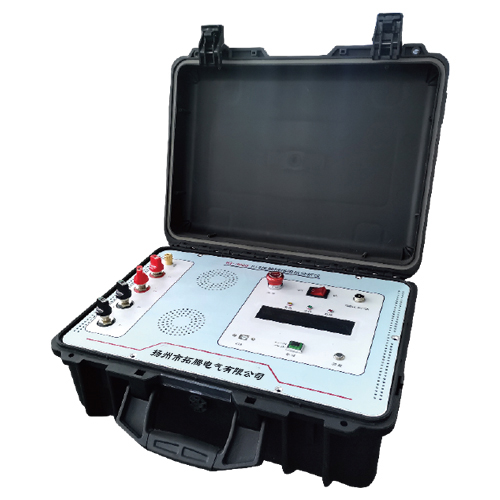

| GIS接触网络阻抗分析仪功能特点 TEZK-600GT GIS接触网络阻抗分析仪主要用于测试GIS开关设备的导通电阻，通过求解关于接触网络中各个阻抗的矩阵方程，从而求得各个阻抗值。相比于传统的回路电阻测试仪只可以获得多个开关形成的回路的电阻，该设备可以精确获得各个开关、刀闸和地刀的导通电阻，从而精准定位故障设备。GIS接触网络阻抗分析仪通过引入“云大物移智”的设计理念，可以通过终端设备（搭载安卓或IOS系统）控制整个测试流程，自动存储和备份数据，并自动生成测试报告，大大简化现场作业工作量，实现安全、高效、智能测试。 1)集成“传统回阻仪模式”和“阻抗分析仪模式”，满足不同应用需求； 2)“阻抗分析仪模式”无需拆解接地排，省时省力，大大缩减现场工作量，同时消除了“假接地”问题带来的人身和设备安全隐患； 3)“阻抗分析仪模式”可以精确测量每个开关、刀闸和地刀的导通电阻，实现故障设备精确定位； 4)主机电源采用恒流限压模式，输出电流可以任意调节，最大输出电流可达600A，最高电压可达15V，确保三相分流和地网分流后流过被测设备电流达到测试标准要求； 5)无线钳表采用钳形开口设计，集成电压和电流测试功能，通过无线方式传输数据，减少了现场接线，高效安全； 6)智能终端（安卓或IOS）控制整个测试过程，采用WIFI数据传输，支持数据自动存储，可以自动生成测试报告； 7)采用自发光OLED高清液晶屏，无视觉死角和背光问题，满足户外强光应用场合； 8)适用于GIS和敞开式开关设备。 TEZK-600GT GIS接触网络阻抗分析仪遵循的标准  《DL/T 618-2011 气体绝缘金属封闭开关设备现场交接试验规程》《DL/T 967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》 《DL/T 845.4-2004 电阻测量装置通用技术条件 第4部分：回路电阻测试仪》 《GB/T 6587-2012电子测量仪器通用规范》 《DL/T 596-2005 电力设备预防性试验规程》 《Q/CSG 114002-2011电力设备预防性试验规程》 以及上述规范所引用的规范性文件。
GIS接触网络阻抗分析仪技术参数：
测试性能指标
测量范围
0~10mΩ
测试精度
分辨率
0.1μΩ
测试时间
不超过10秒
存储深度
999次历史数据（只记录传统回阻仪模式）
主机参数
输出参数
最大电压15V，最大电流600A，可任意设置
供电方式
内置锂电池供电
放电次数
≥100次(5V/300A放电功率，满电量)，支持边充电边放电
人机交互
自发光OLED液晶屏，支持数据语音播报功能
通讯方式
支持蓝牙和WIFI通讯
保护功能
过流/过压/过热/电池过充/电池过放保护
外形尺寸
460mm(长)×360mm(宽)×190mm(高)
重量
12kg
终端APP参数
系统
安卓/IOS系统
通讯方式
与测试主机通过WIFI连接
功能
APP控制测试过程，自动保存数据，自动生成测试报告
充电器参数
输入电压
AC220V
充电模式
三段式充电法，恒流-恒压-浮充
输出
16.8V/10A
LED标识
红灯正在充电，绿灯充电完成
保护功能
短路/过流/过压/过热/反接保护
外形尺寸
170mm×90mm×50mm
重量
0.95kg
无线钳表参数
测量方式
电流测量采用钳形霍尔，电压测量采用接触式测量
测量范围
电流DC 0A~±600A，电压0~±1.5V
测量精度
电流：±(示值×1%+0.1A)，电压：±(示值×0.2%+0.02mV)
分辨率
电流DC 0.1A，电压DC 0.05mV
LED标识
电源、充电、充满、低电量
电源适配器
5V/1A
钳口尺寸
Φ68mm
外形尺寸
215mm×65mm×34mm
重量
0.5kg
附件
功率线
红黑共四根，2红2黑，导线截面积25mm2，每根长度15m
测试线
红黑共六根，3红3黑，导线截面积2mm2，3根红色每根长度15m，3根黑色每根长度15m
接地线
专用接地导线，长度5m
USB充电器
5V/1A
USB充电线
长度1m
机箱尺寸参数
主机箱
460mm(长)×360mm(宽)×190mm(高)
线箱
440mm(长)×290mm(宽)×210mm(高)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
