QC/T 1037-2016《道路车辆用高压电缆》绝缘层浸水耐压试验 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/7/25 |
新能源汽车用高压电缆高压线束的产品测试可分为一般性测试和高压专项测试。一般性测试可分为三类：机械测试，电性能测试及环境测试。 满足GB\T 25085-2010 道路车辆 60V和600V单芯电线电性能试验GB/T 25085，GB/T 25087-2010
耐电压试验装置 浸水耐电压 GB\T 25085-2010 6.2

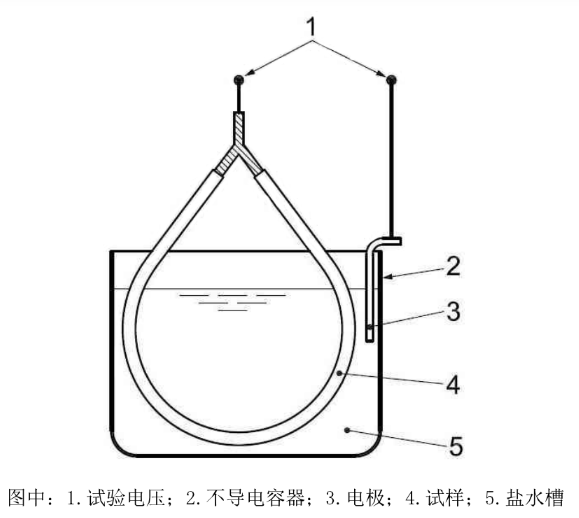

1、试样长度至少为350mm，在其各端剥去25mm的绝缘并将导体端部扭绞在一起形成环状。 2、如图所示将试样浸入盛有部分盐水的不导电的槽中(NaCl重量占水的3%)。试样端部露出水槽。电压源频率为50Hz或60Hz。 3、如图所示浸4h，在导体和槽间施加规定的试验电压，时间为30min;然后以500V/s的速度提高电压，直至达到表8规定的试验电压并维持5min。 绝缘体积电阻率 GB\T 25085-2010 6.4
试样：长度至少为5m.剥除护套及编织， 并在其各端剥去25m的绝缘。
设备：在不导电的容器中冲入温度为(70士2) °C 的自来水，采用具有500V. DC电压的电阻测量仪，亦可采用100- 500V. DC电压的电阻测量仪。如有争议，采用具有500V. DC电压的电阻测量仪。
程序：将试样在水中浸2h，其两端伸出水槽约250mm，在导体和水槽之间施加直流电压，1min后测量绝缘电阻并按以下公式算出绝缘体积电阻率:
其中，
ρ0 为体积电阻率( Ω.mm);
L 为浸入水中的长度(m);
R 为测量的绝缘电阻(Ω);
D 为绝缘外径( mm,见5.1规定)
d 为导体直径(mm见5.3规定）,. Lg 以10为底的对数
要求：绝缘体积电阻率应不低于109 Ω.mm。
试样：制备1m长的试样，加上必要的用于连接的长度。可采用其他几根试样用于程序中调节电阻读数。试样的端部可以焊接。 设备：使用精确度为测量值士0.5%的电阻仪和精确度为士0.5°C的测温仪。
程序：测量试样温度和长度(无焊接)，确保连接牢固。测量试样电阻，并用以下公式修正:
R20 为修正至20°C时的导体电阻(mΩ /m);
Rt 为温度为t时测得的导体电阻(mΩ /m);
L 为长度(m) (无焊接);
t 为测量时的导体温度(°C)。
注: 0. 00393为铜的温度系数，100%电导率， 20°C; 如采用镀金属线或合金线，修正系数应由供需双方协商确定。

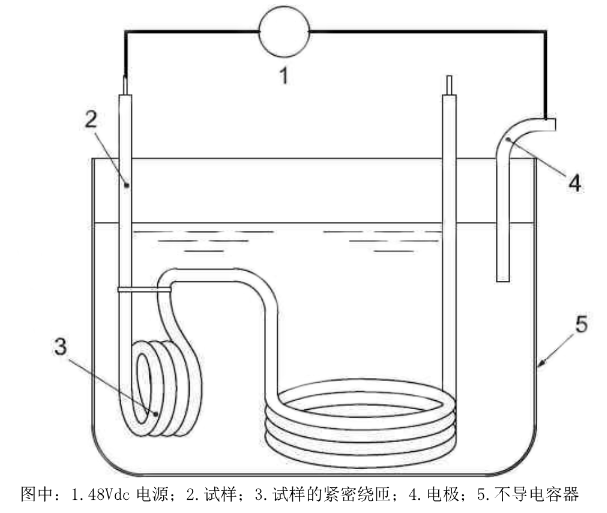

耐热水GB/T25085-2010 11.5 试样：制备2段长(2.5士0.1)m的试样，在各端剥去25mm的绝缘。 设备：试验设备包括:不导电的容器(内设一只未用过的盐水槽，在每次试验中，盐水槽内盛有NaCl含量为10g/l 的85士5°C的水); 48V直流电源;铜电极及6.4. 3节规定的电阻测量设施。 程序：试样在芯轴上紧密缠绕至少三圈,并如图8所示可靠捆扎,移去芯轴后,将试样浸溃水浴中,末端伸出水浴之上250mm。为避免材料之间相互作用,在同一个水浴中不得用不同绝缘材料的试样。试样一端和电源正极相连。七天后,取消供电,测量绝缘体积电阻率。但对6. 4规定程序作如下改动:
---在11.5.3规定的温度下,在盐水浴中测量绝缘体积电阻率。
重复这个程序共五个周期即35天。之后从溶液中取出试样,允许其晾到室温再进行绝缘的目视检查。可忽略任何因保持卷绕捆绑造成的损坏。如果目视不露导体,按6. 2进行耐电压试验,但对6.2的程序作如下改动:
----施加电压前浸渍试样在盐溶液中最少10min;
施加1 kV(均方根)电压1 min;
一施加1 kV(均方根)电压后不再提升电压;
使用第二个试样重复整个试验程序,但用48 V直流电源颠倒电极供电。
耐热水试验装置
绝缘缺陷
绝缘层应进行缺陷检查 经下列电压（有效值）的火花试验时不应出现击穿放电现象， AC 600V /DC 900V 检查电压为 8KV AC 900V /DC 1500V 检查电压为 10KV 屏蔽层电缆耐压： 带屏蔽的电缆导体和屏蔽之间的50Hz 1min的交流耐电压试验不击穿 ，试验电压（有效值） AC 600V /DC 900V 电缆为2.1KV AC 1000V /DC 1500V 电缆为 3.5KV 绝缘层浸水耐电压： 绝缘层应通过浸水50Hz交流耐电压(有效值)试验：
--对于AC 600 V/DC 900 V电缆应能承受1 kV 30 min,升高电压到5 kV,保持5 min不击穿;
对于AC1000V/DC1500V电缆应能承受1kV30min,升高电压到5kV,保持5min,继续升高到8 kV不击穿。
护套层浸水耐电压：
护套层进行浸水50Hz交流耐电压(有效值)试验,电缆的护套应能承受1kV30min,升高电压到5 kV,保持5 min不击穿。
耐电压
试样：准备最小350 mm长试样,从每端剥去25 mm绝缘,把导体两端扭在一起形成环。 装置：如图1所示，在非导电容器中装上盐水(质量比为3%的NaCl水溶液) ,试样端头露在液面上面。使用频率为50 Hz或60 Hz的交流电压源。 60V电线 如图1所示把试样浸渍在水浴中,4 h后在导体和水浴之间施加1 kV (均方根)测试电压30 min.然后以500 V/s速率增加电压到以下电压值:
导体规格小于0.5 mm2的电线为3 kV;
导体规格不小于0.5 mm?的电线为5 kV。 600V电线 完成和60V电线同样的程序之后,保持3kV或5kV的电压5min。 不发生击穿为合格
