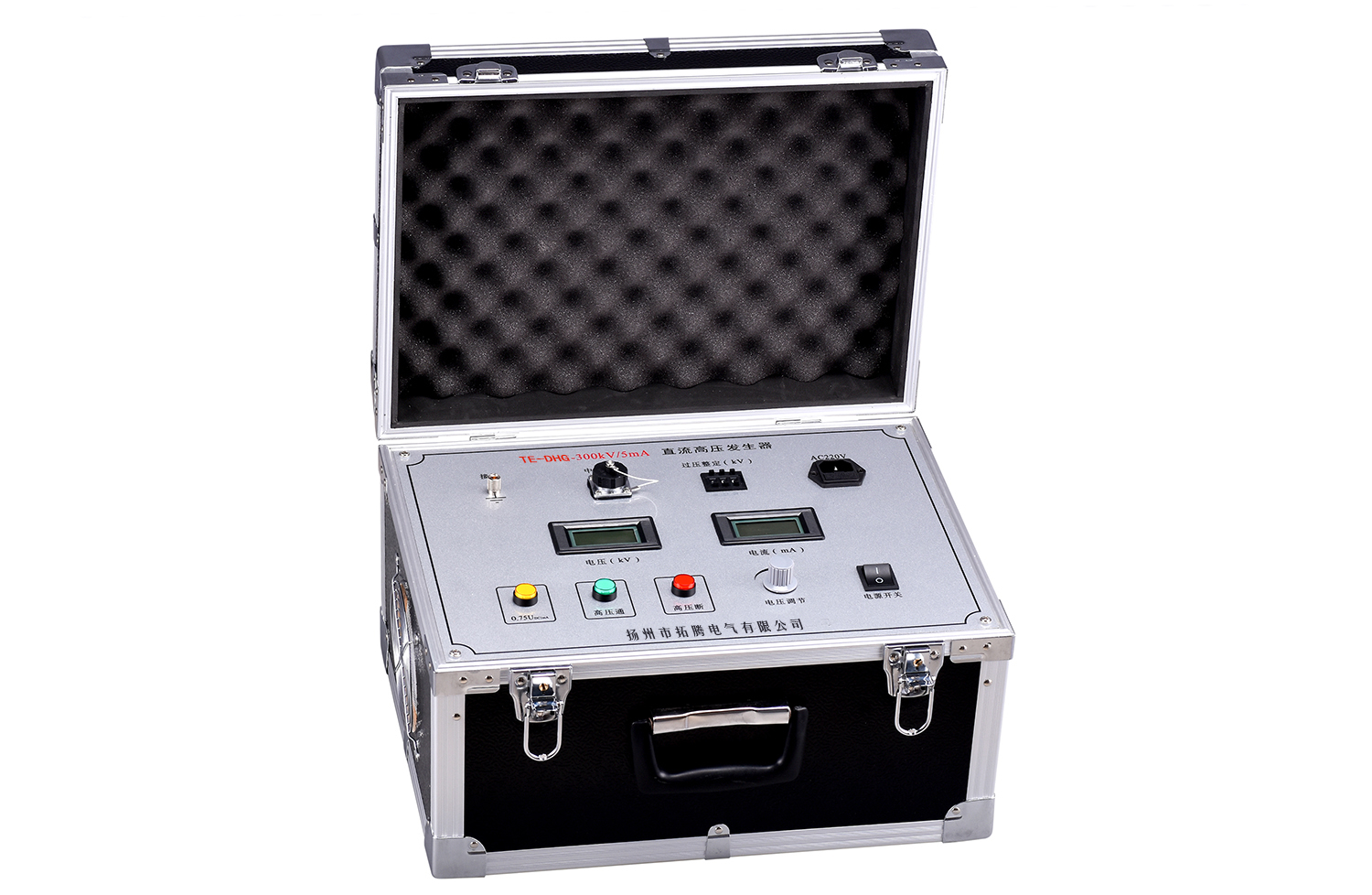

TE-DHG 直流高压发生器DHVG
发布者:扬州市拓腾电气有限公司 发布时间:2023/4/19

产品概述

      直流高压发生器采用了高频倍压电路,应用了先进的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。


功能特点

1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全。

2、采用先进技术、工艺制造,脉冲串逻辑阵列调制,采用大功率IGBT器件,相位模糊控制,从而使输出稳定度更高,波汶系数更小。

3、精度高、测量准确。输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,并有粗调、微调功能。仪器具有高、低压端测量泄漏电流,高压端采用球形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

4、控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器及限流电阻,接线简单,操作方便。

5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、断线保护等各种保护功能。自动保护功能强,操作安全,各种技术指标均优于行业标准及优于同类产品。

6、200kV/3mA直流高压发生器具有75%的功能,做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能键,当电流升到1000uA时,就打开75%的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,并且将微调电压旋钮回到零位上,并应立即将75%按钮开关打到正常的位置上,再做其它试验。

技术参数

1、电源:AC220V±10%,50Hz±1%

2、额定输出电压:60kV、120kV、200kV、300kV、400kV、600kV、800kV

3、额定输出电流:2mA、3mA、5mA、8mA、10mA

4、输出电压指示精度:<1级

5、输出电流指示精度:<1级

6、纹波系数:≤0.5

7、0.75倍输出电压指示精度:<1级,带锁存

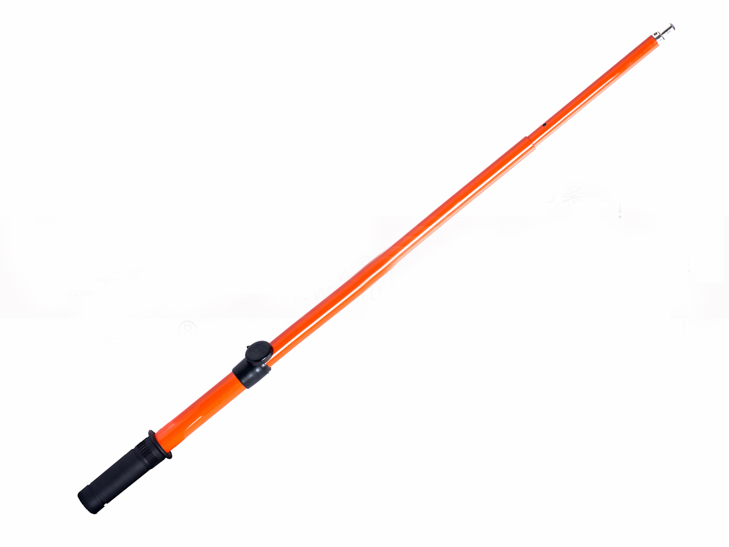

放电棒

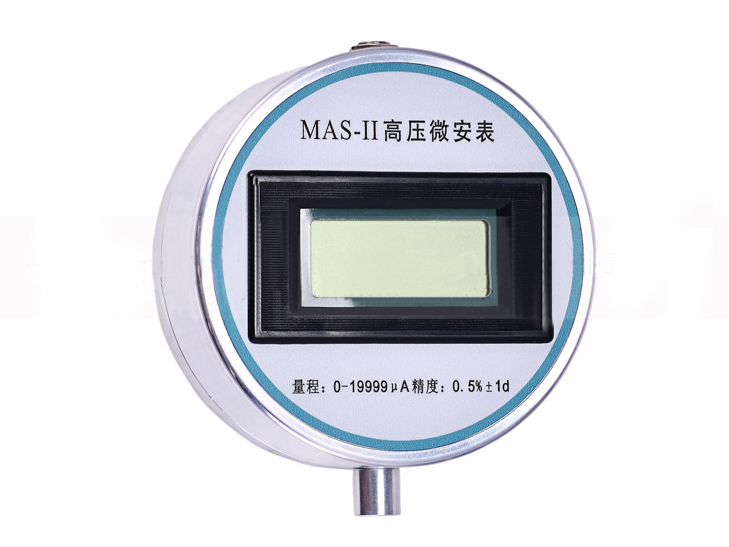

微安表

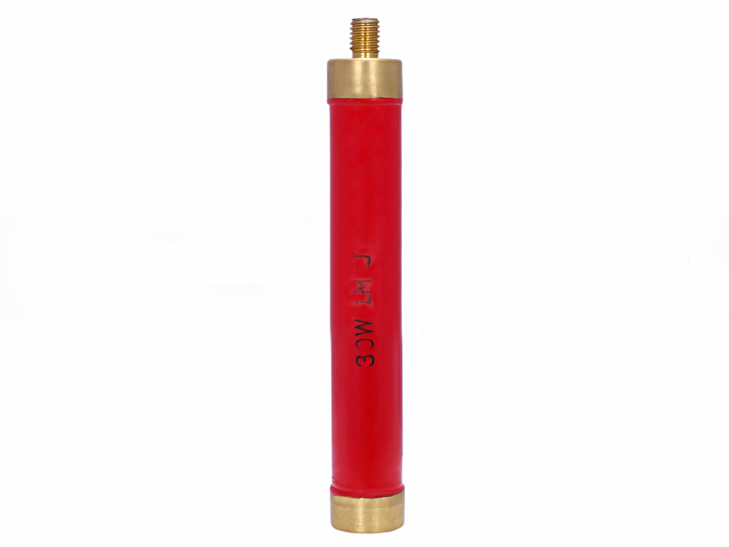

限流电阻

倍压筒
