TLG-A 型钢制拖链

TLG-A 型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板度为35-150mm,可任意选用。
TLG-A 型钢制拖链其使用行程大为32 米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。

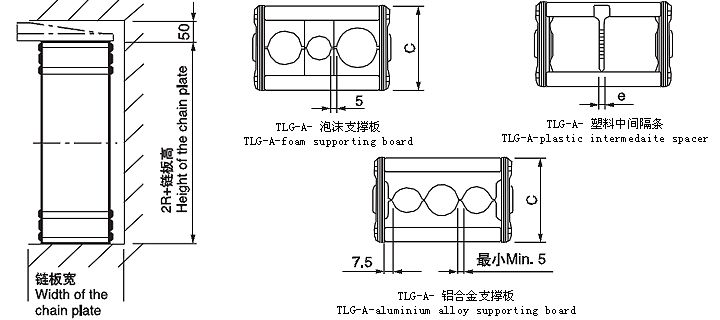

拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm。
链板的度,也就是支撑板的度,是由电缆大直径决定的,机床大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。

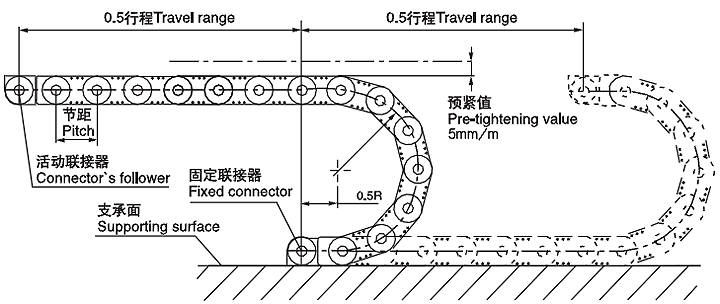

拖链的长= 1/2 行程+ 4 个弯曲半径,这只适用于当固定联结是在行程的中点时。

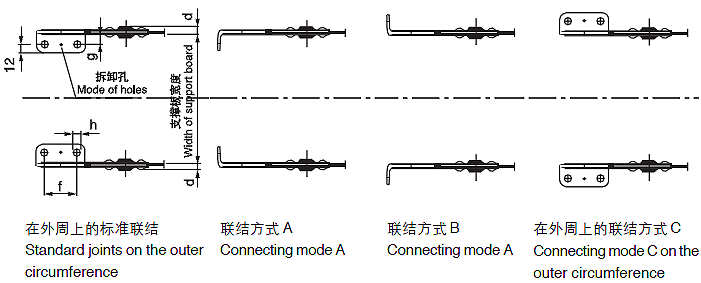

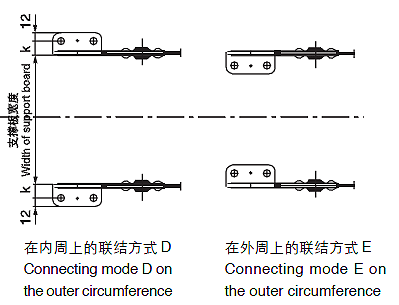

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周。

TLG-A 型钢制拖链主要参数及支撑尺寸

允许不用支撑轮时
型号
弯曲半径R
节距
a
c
d
e
f
g
h
k
长度m
负载kg/m
重量
TLG-A75
TLG-B75
100/150/200/
250/300
75
31
50
8
4
30
12
9
15
3/4
30/30
4.80/5.50
TLG-A100
TLG-B100
150/200/250/
400/500
100
49
75
10
4
50
17
11
21
4/8
40/40
9.10/10.00
TLG-A125
TLG-B125
200/250/300/
400/500
125
68
100
14
4
70
22
13
28
6/12
50/50
18.10/19.30
TLG-A175
TLG-B175
250/300/400/
500/600
175
118
150
14
8
115
26
13
32
15/10
10/30
25.00
