一、产品特点

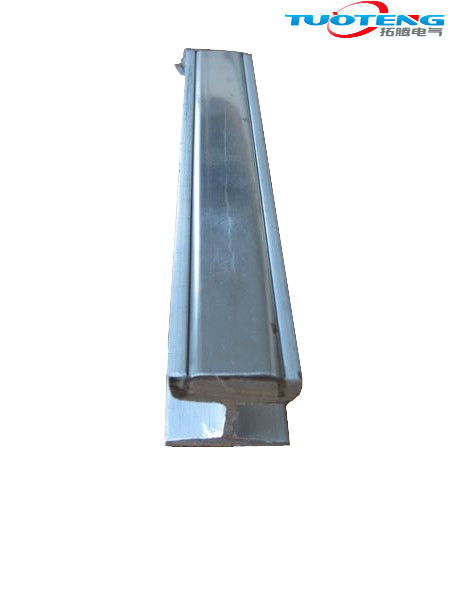

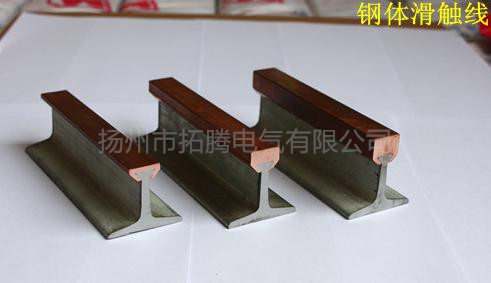

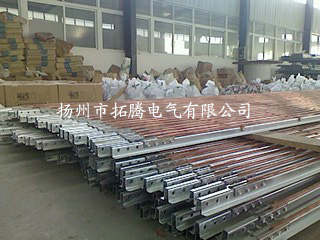

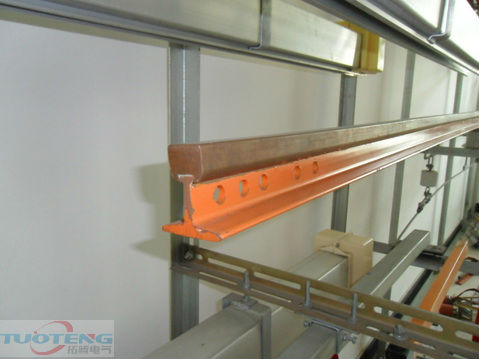

TTGH刚体滑触线由燕尾槽铜棒和刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。其滑线截面如下图所示。

二、产品型号与规格

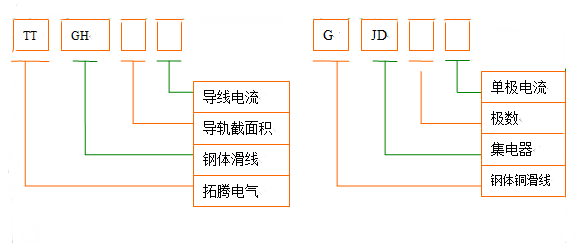

钢体滑触线型号、规格及额定电流值

型号	标称截面mm²	额定电压(A)	重量(Kg/6m)
TTGH-85	85	500	24.3
TTGH-110	110	600	25.9
TTGH-170	170	800	29.4
TTGH-240	240	1000	46.1
TTGH-320	320	1200	50.4
TTGH-170Ⅱ	2x170	1300	53.9
TTGH-240Ⅱ	2x240	1800	62.2
TTGH-320Ⅱ	2x320	2200	68.8
注：滑触线标准长度：6m，可根据用户需求设置载流量，大可达3000A以上。

型号	标称截面mm²	额定电压(A)	重量(Kg/6m)
TTGHI-10	85	500	24.3
TTGHI-110	110	600	25.9
TTGHI-170	170	800	29.4
TTGHI-240	240	1000	46.1
TTGHI-320	320	1200	50.4
TTGHI-170Ⅱ	2x170	1300	53.9
TTGHI-240Ⅱ	2x240	1800	62.2
TTGHI-320Ⅱ	2x320	2200	68.8

钢体滑触线一般情况下按6m定尺长度供货。
钢体滑触线绝缘支架安装间距一般为3m

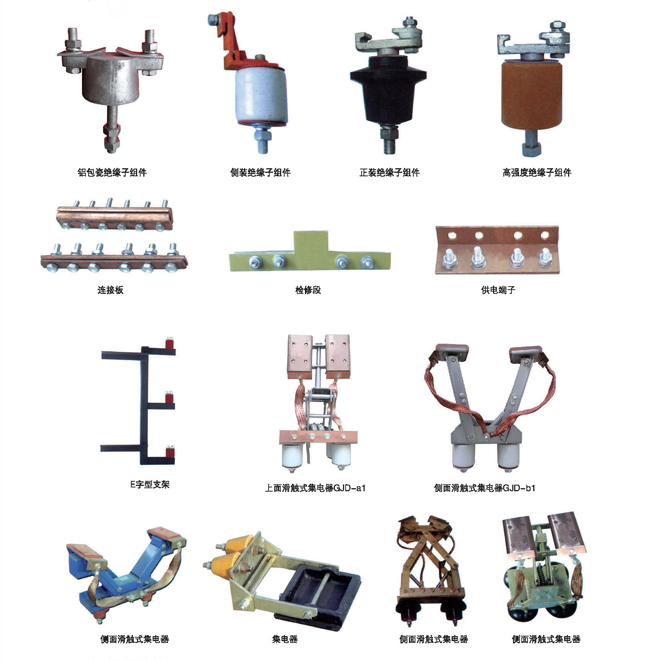

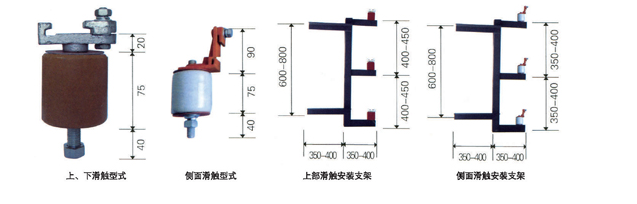

三、刚体滑线系列配件图

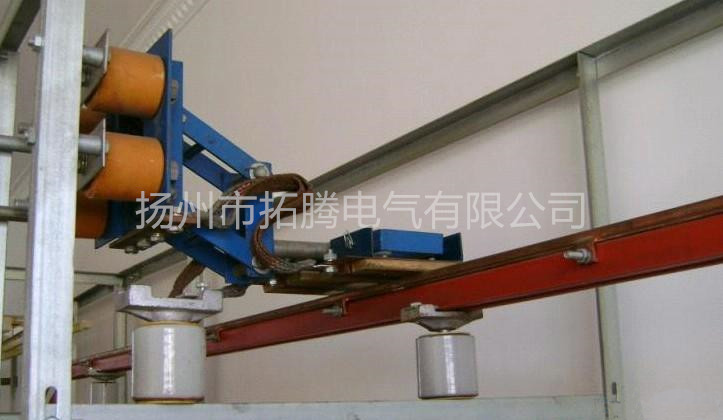

四、滑触线的安装

滑触线的具体安装方式，我公司将根据用户设计要求及时提供详细补充材料，现就上部滑触式通常安装顺序简述如下：
1)安装支架

原则上支架应与行车路轨垂直安装，所有支架应与行车路轨保持水平。安装间距为2m一套。为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出1cm，横向误差不超过2cm。

2）安装方式
滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种，通常采用上面滑触。

滑触线的安装支架一般为1.5-2米一个，特殊情况亦可采取加强措施，适当扩大距离，三根滑触线之间的相间距离为400mm，如为低阻抗滑触线，相间距离可扩大到450mm。
3）安装绝缘子组件
将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。
4）连接滑线

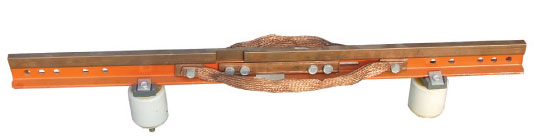

将刚体滑线两端用连接专用夹板固定，拧紧螺丝，保证滑线接头处平整即可，滑线连接夹板长度为18~22cm，连接后接头间隙为3-5(mm)。
5）安装温度补偿装置
为了防止刚体因温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置，本厂将按设计要求特别制作。安装时将温度补偿装置直接固定于两刚体滑线之间，为保证刚体滑线在温度变化的情况下进行伸缩，结合现场温度，调节好膨胀间隙。

6）检修隔离装置
检修隔离装置采用环氧树指绝缘板制成，安装位置根据厂方要求确定，安装方法和滑线连接相同，接好后，保证滑线接头和胶木平整即可。
7）辅助电缆固定夹安装
辅助电缆固定夹一般应安装在滑线内侧。
8）供电端子安装
供电端子应安装在刚体滑线的连接处，正常采用中间供电、两端供电或三处供电方式。

用户安装如采用侧面滑触方式，本公司将随时提供详细材料加以补充说明，并派员指导安装。

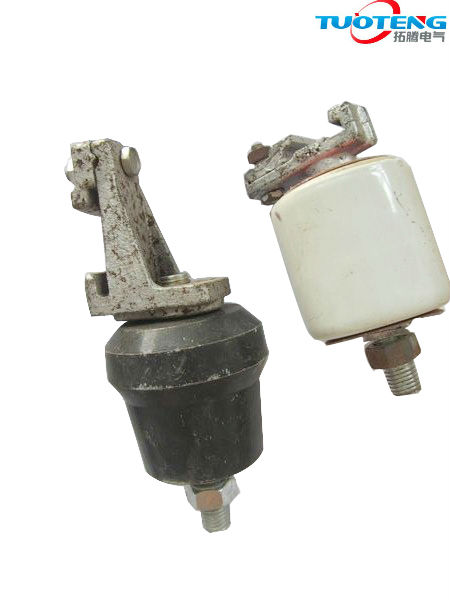

钢体滑触线绝缘子乌龟壳

铝基不锈钢复合式钢体滑线

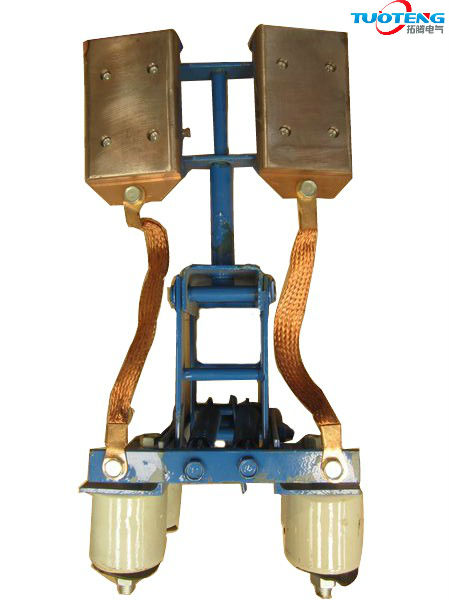

平装钢体集线器

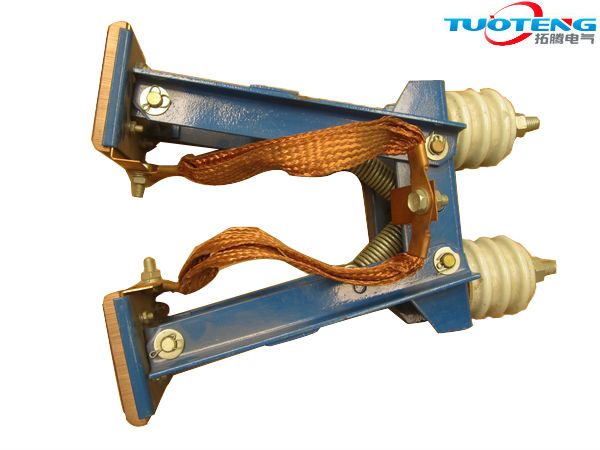

侧装钢体集电器
