TTHW(DW)型排式安全滑触线

无接缝滑线



一  产品特点
      1.采用无接头安装,运行速度快,噪音低;

      2.体积小,安装方便,经济实用;

      3.特别适用于各种弯道类电动葫芦。

二  导轨主要性能指标

序号 类别 指标数
1 安装地点 室内
2 工作电压 交流660V或直流1000V
3 运行速度 U≤120m/min
4 可燃性试验 阻燃、离火自熄
5 环境试验

1.耐温试验:+55℃

2.耐低温试验:-20℃

2.耐湿热试验相对湿度95%+40℃

6 防触电等级 0级
7 防护等级 IP13、IP23、IP54
8 污染等级 Ⅳ级(般导电粉尘和凝露状态)
9 执行等级

GB7251.1-2005  GB7251.2-2006

JB6391.1-1992 JB6391.2-1992

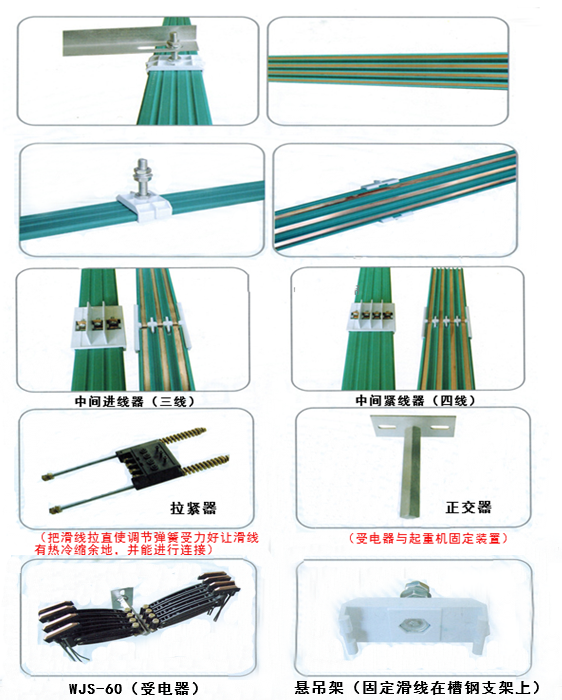

三  安装示意图

       安装方式分:水平式和直立式两种

安装工艺:

固定槽钢支架,可以焊接或者压在起重机路轨压板下,间距1.2米。

支架上上好悬吊架。

把一端滑线在 拉紧器固定牢固,把拉紧栓上好在拉紧架上,拉紧器放到大可调位置。根据所需长度切断滑线安装另一端拉紧器,然后调节弹簧紧松度。安装时根据天气调节弹簧紧松,冬天要压紧弹簧,夏天要把弹簧压平即可,这样有利于滑线冷热伸缩自然调节。(特别提醒拉紧器焊接一定要牢固)。

把滑线压进悬吊架

定尺,装另一端拉紧器,调节滑线紧松度,直线度。

安装受电器,受电器黑色横杆保持水平状态。

无接缝滑线十五平方以上四线中有负载标记,接线时请注意。(负线可作零线使用)
