WK-Z(TH)智能型数显温控器（嵌入式）

WK-Z(TH)型数显温度控制器用于各种需要对温度进行检测、控制的场合。特别是电力系统各种低压开关柜、箱式变电站等设备的内部环境温度的控制和防凝露保护，可有效地防止柜体内温度过、过低引起的元件失效事故。

2、 综述

以单片机为控制核心，采用进口性能温度传感器，对环境温度实时测量控制，并实现数字显示。通过按键设置升、降温启动的条件，使仪表根据现场情况自动启动加热器或风扇。它具有小巧美观，安装、使用方便，性能稳定可靠等许多优点。 3、 技术指标

1． 电源：AC 220V±10% 50/60Hz

2． 控制范围：温度-20~100℃

3． 控制精度：温度±1℃

4． 控制输出容量：AC220V，5A

5． 整机功耗：£3VA

6． 外形尺寸及安装方式：外形48×48×80(mm) 45×45(mm)面板嵌入式安装

7． 传感器板尺寸：55mm×65mm

8． 工作环境：温度-20~55℃，相对湿度<95%RH，无腐蚀性气体及粉尘

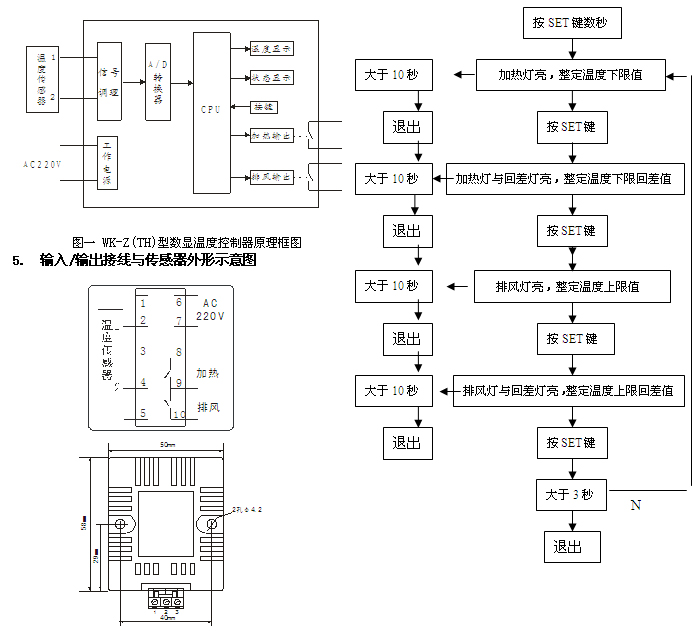

      4、 工作原理与按键操作

温度传感器检测到的温度信号被处理后，送入单片机进行逻辑判断和显示：

1． 当温度太低（低于设定的温度下限值）时，升温触点闭合，启动升温设备，当温度升至于整定的回差值时，升温触点释放，关闭升温设备。

2． 当温度太（于设定的温度上限值）时，降温触点闭合，启动降温设备，当温度降至低于整定的回差值时，降温触点释放，关闭降温设备。

3． 当温度位于上下限之间，升温和降温设备均不工作，仪器处于测量显示状态。
