TEZR3092W+多功能谐波表

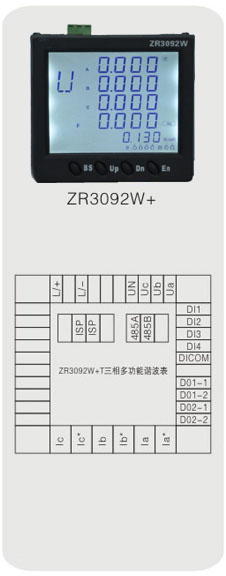

【多功能谐波检测表ZR3092W+】

★ 产品特点
● 具有强大的数据采集和处理功能,具有三相电压、三相电流、总功功率、总无功功率、总功率因数、频率、总有功电度、电压与电流的谐波畸变率、电压、电流的2~15次谐波分量含有率的测量与计算功能;
● 具有2路继电器控制输出(选配);
● 具有强大共4路开关量输入功能(选配);
● 通过RS-485接口,采用MODBUS协议,与其他设备进行通讯(选配)。



★ 线接方式
● ZR3092W+多功能谐波分析表具备通用的(AC/DC)电源输入接口,若不做特殊说明,提供的AC/DC220的电源接口的标准产品,仪表工作电压范围是AC/DC85~265V,请保证所提供的电源适用于该系列产品,以防止损坏产品;
● 对于电网质量较差的地区,建议在电源回路安装浪涌保护器防止雷击,以及安装快速脉冲抑制器;
● 建议线径尺寸1.5mm2
订货时请详细写明所需要的型号及电源、输入信号及变比、接线类型等相关内容
例:型号:ZR3092W+ 电源:AC220V 电力网络:三相四线(3PT/3CT) 输入信号:AC380V/5A
  输出:两路继电器 频率:45~55Hz 通讯:RS-485接口,MODBUS-RUT协议



★ 产品介绍
  ZR3092W+仪表采用新微处理器和数字信号处理技术设计而成。集合全面的三相电量测量/显示、能量累计、电力品质分析、数字输入/输出与网络通讯于一身。大屏幕、清晰液晶显示。可作为仪表单独使用,取代大量传统的模拟仪表,亦可作为电力监控系统(SCADA)之前端元件,用以实现远程数据采集与控制。
  工业标准的RS-485通讯接口和MODBUS通讯协议,是SCADA系统集面的理想选择。ZR系列多功能电力仪表虽然是以测量为主的仪表,但它还附带了丰富、灵活的I/○功能,这使得它完全可以胜任作为分布式RTU的要求,实现遥信、遥测、遥控、计量于一体。主要应用于变配电自动化、智能型开关盘柜、工业自动化、智能建筑能源管理系统等。
技术参数 指标


入输出
选配

网络 三相三线、三相四线
额定值 AC 0~100V、AC 0~380V
过负荷 1.2倍持续 瞬时 2倍/1秒
功 耗 <0.8VA
阻 抗 >200kΩ
精度 0.2 级
额定值 AC 1A、5A
过负荷 1.2倍持续 瞬时 20倍/1
功 耗 <0.2VA
阻 抗 >0.1Ω
三相不平衡度 |Im-Iav|/Iav×100%
精 度 0.5级,0.2级
频 率 范围:45~65Hz,精度:0.1Hz
功 率 有功功率、无功功率、视在功率 精度:0.5级
4象限电能 有功能量测量精度为1%;无功能量测量精度为2%
大/小值 各相/线电压;各线电流;有功功率,无功功率,视在功率
功率因数,频率,需量的大值和小值及其发生时间
谐波测量 谐波次数:2~15次;THD精度:±5%
通 讯 异步半双工 N. 8.1,E. 8.1,O.8.1
RS485 Modbus-RUT协议 1200/2400/4800/9600bps
开关量输入 4路;干节点;光隔离电压:5000Vac(RMS)
继电器输出 2路;节点容量为5A/250Vac或5A/30Vdc。
继电器的输出有“电平”和“脉冲”两种方式可供选择
电 源 电压范围 AC/DC 85V~265V
功 耗 <5VA
绝缘电阻 ≥100MΩ
工频耐压 电源、输入、输出之间 2kV/1min(AC有效值)
平均无故障工作时间 ≥50000h
工作条件 温度:-10℃~45℃;湿度:≤93%;无腐蚀性气体
海拔度 ≤2500m
