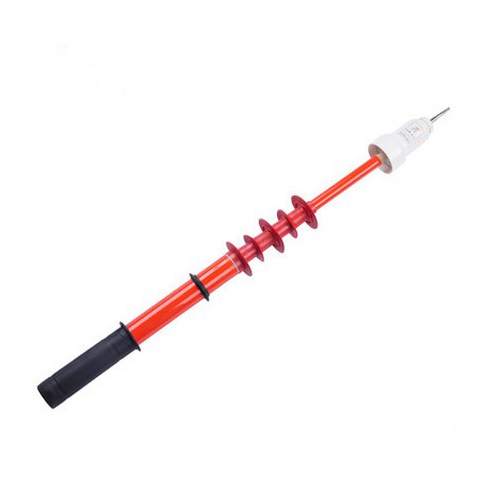

高压交流验电器

我厂专业生产：GDY（GSY）型压验电器，GD型压验电器，GDY-F型压验电器，低压验电器，YD语言式压验电器，GDY-C型风车式压验电器，GDY-S型绳式验电器 GYB-SG型验电器

压验电器，英文名称：High-pressure electroscope。由电子集成电路制成的声光，性能稳定、可靠。具有全电路自检功能和抗干扰性强等特点。无论是白天或夜晚，室内、变电所（站）或室外架空线上，都能正确、可靠的为您服务，是电力系统和工矿企业必备的安全工具。

◎产品稳定可靠，简单耐用，准确有效的判断出设备是否带电。

◎产品应有的功能全部到位。没有实质性用途的功能全部删除。

◎产品精度，启动电压度一致，使用环境和电池电量的变化对启动电压的影响≤3% 。

◎电路采用军工级厚膜芯片，专用集成电路ASIC。

◎电路采用了匀电场布线和先进的贴片工艺。

◎ 外壳采用进口ABS军工级颗粒塑料注塑而成。

◎ 绝缘操作杆采用新型进口环氧树脂（海因环氧树脂）和强度玻璃纤维布。经历了烘烤打磨等10多道工序。

◎ 每一个产品都是经过千锤百炼精心打磨而成。

低压专用验电器 |低压验电器

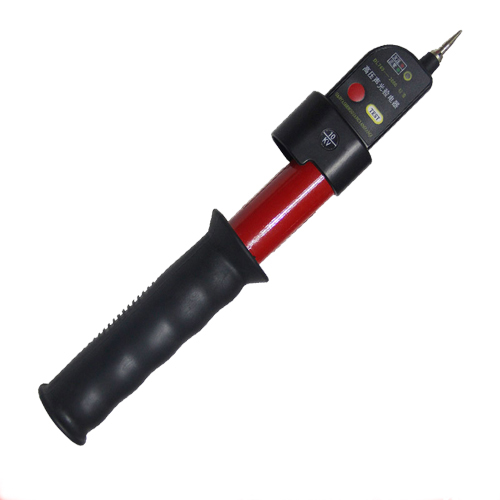

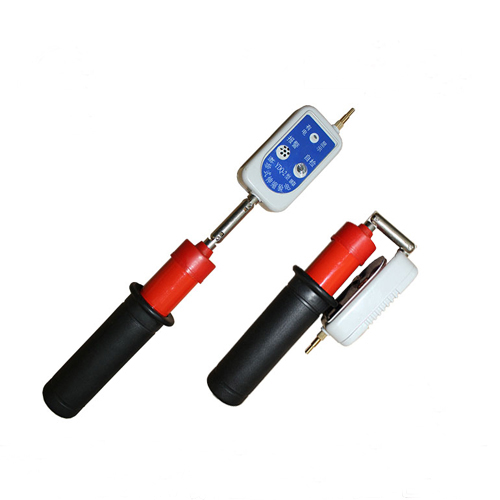

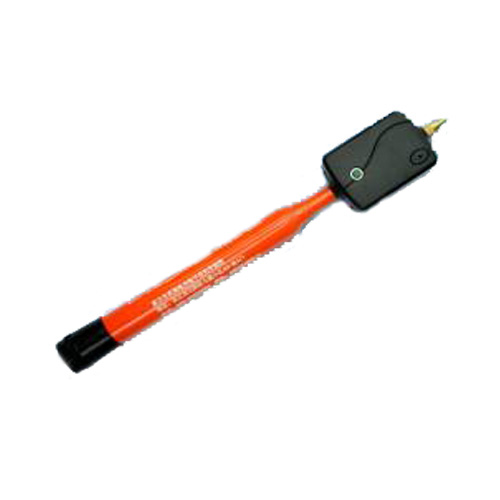

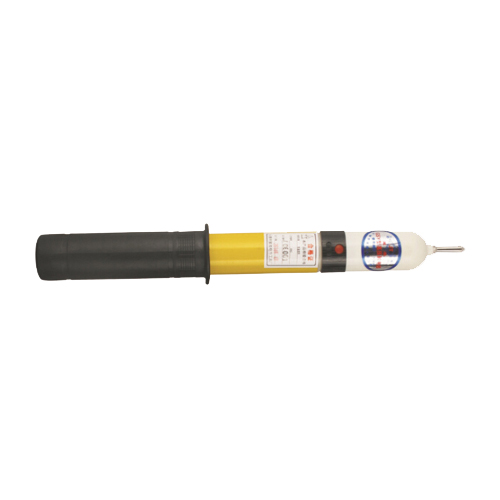

折叠式验电器	微型验电器	旋转式验电器	袖珍式验电器

WBJ(GSY)折叠式验电器:0.1-10KV伸态长度：90CM缩态长度：17CM 绝缘手柄：10CM有效绝缘杆长：70CM 验电器头：10CM 伸缩节数：7节

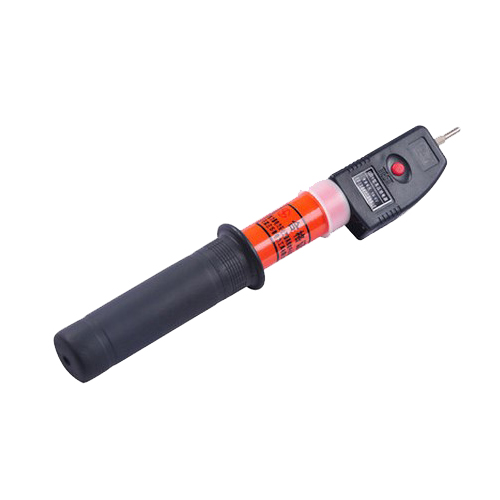

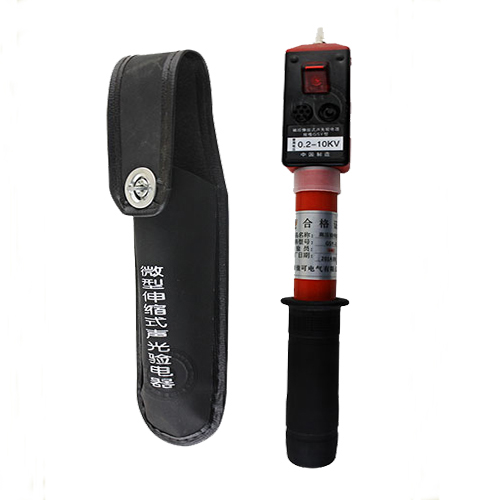

GSY|GDY微型验电器（苏式）:0.1-10KV 0.4KV 0.4-10KV 伸态长度：90CM缩态长度：17CM 绝缘手柄：10CM有效绝缘杆长：70CM 验电器头：10CM 伸缩节数：7节

WBJ-6旋转式验电器(回转调角式）：0.1-10KV

GDY-10袖珍式验电器：0.1-10KV 伸态长度：100CM缩态长度：38CM 绝缘手柄：13CM有效绝缘杆长：70CM 验电器头：17CM 伸缩节数：5节

压交流验电器

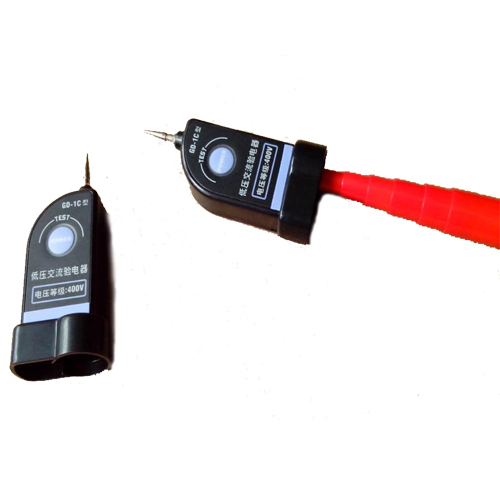

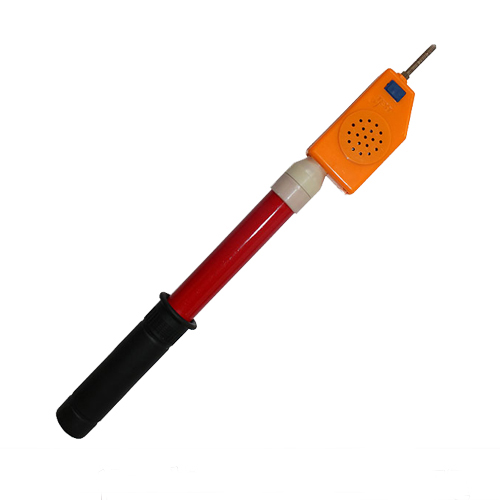

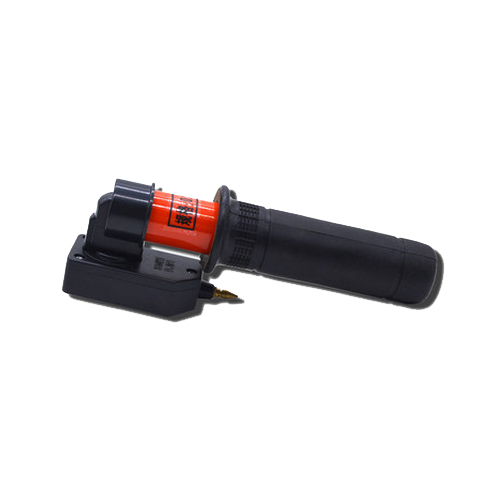

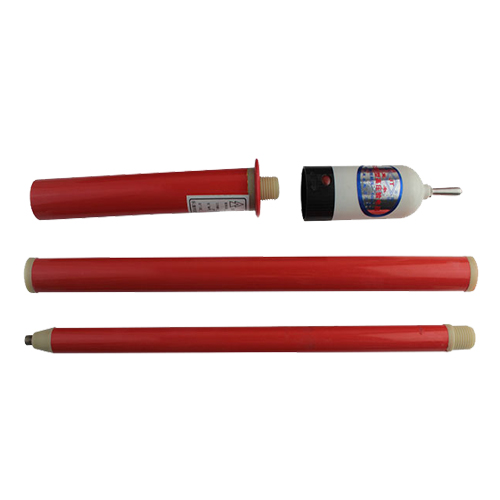

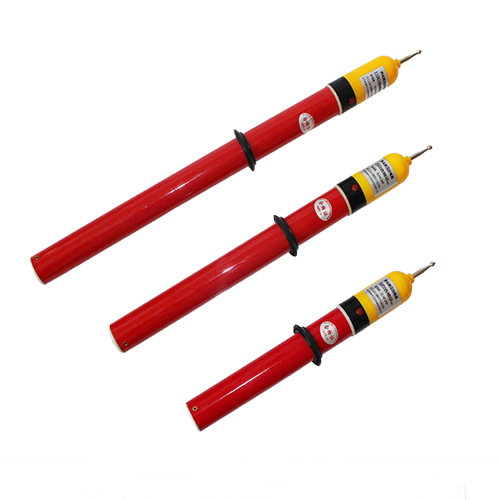

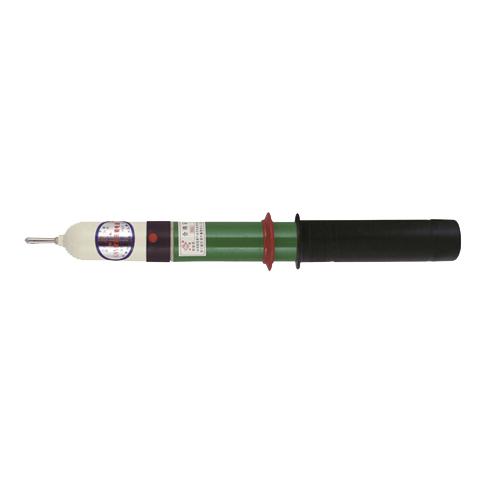

GSY型	GSY-1型	GSY分体型	GDY型

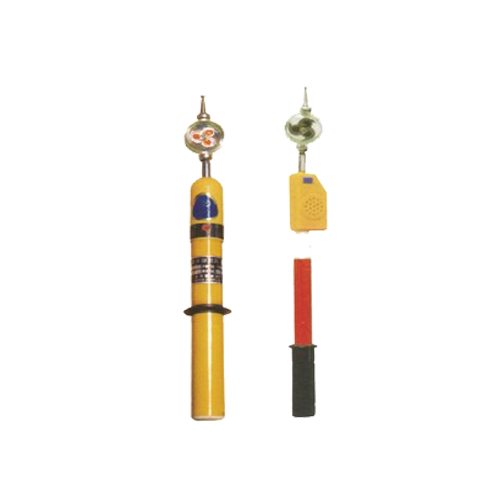

SG型欠压指示	YDQ声光语音型	GDY-F全天候防雨型	GDY-C风车式

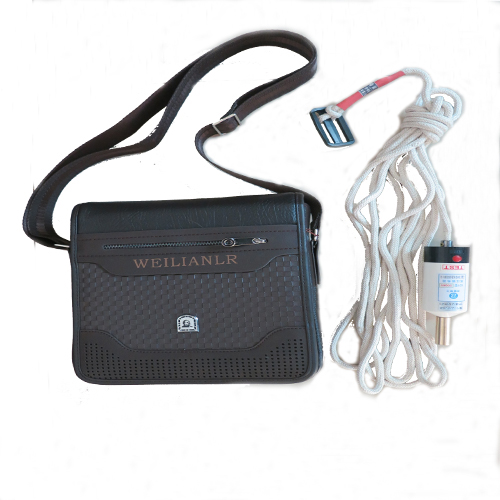

GDY-S绳式验电器	GYB-SG(GD)验电器	GYB-II全回路自检验电器	EC-2语言验电器

压验电器参数

名称	规格型号	额定使用电压(KV)	启动电压(KV)	有效绝缘长度(mm)	工频泄露电流(μ)	1min工频耐压(KV)	5min工频耐压（KV）
验电器	GSY 6KV	6	0.9-2.4	≥700	≤350	45	-
	GSY 10KV	10	1.50-4.00	≥700	≤350	45	-
	GSY 20KV	20	2.5-8.00	≥900	≤400	95	-
	GSY 35KV	35	5.25-14.00	≥900	≤400	95	-
	GSY 110KV	110	16.50-44.00	≥1300	≤450	220	-
	GSY 220KV	220	33.00-88.00	≥2100	≤500	440	-
	GSY 330KV	330	49.5-132	≥3200	≤550	-	380
	GSY 500KV	500	75-200	≥4100	≤600	-	580

各种规格压声光验电器技术指标：

序号	试验项目	单位	电压等级试验参数											备注
序号	试验项目	单位	3KV	6KV	10KV	27.5KV	35KV	66KV	110KV	220KV	330KV	500KV
1	启动电压	KV	0.45-1.2	0.9-2.4	1.5-4.0	4.1-11	5.25-14	9.9-26	16.5-44	33-88	49-132	75-200	接触
2	反回电压												触电即响，离电即停
3	验电响应距离	mm	<5	<5	<10	<15	<15	<60	<60	<100	<150	<500	合格
4	泄漏电流	μA	<30	<30	<30	<30	<30	<30	<30	<30	<30	<30	合格
5	验电声响强度	dB	>75	>75	>75	>75	>75	>75	>75	>75	>75	>75	背景噪音50分贝音响清晰可辨
6	直流电压试验	KV	3	6	10	27.5	35	66	110	220	330	500	对直流电压验电，不做有电显示
7	验电光强度	1X	53600	53600	53600	53600	53600	53600	53600	53600	53600	53600	合格
8	抗电弧试验	KV	3.6	7.2	12	33	42	79	130	260	400	600	验电出现强拉弧时持续1分钟合格
9	感应电压试验	KV	3										平行架两条导线（20mm 长600mm 间距1000mm，一条加电，一条无电，在不加电导线上验电不发验电讯号
10	防短路试验	KV	3.6	7.2	12	33	42	55	88	176	200	400	不发生击穿
11	工频耐压试验	KV	40	45	45	150	150	250	250	450		640	如分段耐压每300mm加压40KV合格
12	温度试验	℃	-30+45	-30+45	-30+45	-30+45	-30+45	-30+45	-30+45	-30+45	-30+45	-30+45	±温度各5小时工作正常
13	湿度试验	%	95%	95%	95%	95%	95%	95%	95%	95%	95%	95%	工作正常
14	寿命试验	次	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	工作正常
15	自由跌落	次	3	3	3	3	3	3	3	3	3	3	验电器距水泥地面一米处跌落3次工作正常
16	冲击试验	次	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	工作正常
17	同相干扰	KV	<1.2	<2.4	<4	<11	<14	<26	<44	<88		<200	合格
18	反相干扰	KV	>1.8	>3.6	>6		>21		>66	>132		>300	合格
19	工作环境												户内户外
20	工作电压	V	6	6	6	6	6	6	6	6	6	6	AG13号氧化银电池4块
21	静态电流	μA	<1	<1	<1	<1	<1	<1	<1	<1	<1	<1	合格
22	动态电流	MA	<15	<15	<15	<15	<15	<15	<15	<15	<15	<15	合格
23	动态功耗	W	<0.2	<0.2	<0.2	<0.2	<0.2	<0.2	<0.2	<0.2	<0.2	<0.2	合格
24	额定时间试验	KV	3	6	10	27.5	35	66	110	220	330	500	5分钟声光显示正常

验电器常规尺寸：

序号	项目	验电器类别参数
序号	项目	0.4KV	3-10KV	27.5KV	35KV	66KV	110KV	220KV	330KV	500KV
1	缩态长度（mm）	230	400	1200	500	600	600	800	1200	1500
2	伸态长度(mm)	900	1000	5000	1500	2000	2000	3000	5000	8000
3	有效绝缘长度(mm)	700	700	4200	1100	1440	1440	2440	5200	6000
4	握柄长度(mm)	100	130	800	200	400	400	500	800	1200
5	伸缩绝缘杆节数(mm)	8	5	5	5	5	5	5	5	6
6	重量g	115	270	1700	500	600	600	1000	2000	2000
备注：根据客户需要，绝缘杆长度可加长
