一．简介
TE9000S便携式低压钳形漏电流表突破传统结构，由专用钳形电流表及绝缘手柄(长300mm×3节)组成，采用新CT技术及掩膜数字集成技术，便携设计，特别适合于需要一定安全距离的场所低压电流、漏电流测试，选择不同型号产品，能准确测出0.0mA～1000A的电流或漏电流。
TE9000S便携式低压钳形漏电流表钳头与引导区创新性的一体化设计，确保了常年无间断测试的精度、可靠性、稳定性。绝缘手柄轻便，具有防潮﹑耐温﹑抗冲击﹑绝缘等特点。
TE9000S便携式低压钳形漏电流表配合绝缘手柄，可用于1kV以下裸导线或汇流母线电流测量，也可以用于10kV以下具有安全绝缘外皮的线路电流测量，在线电流测量，还具有峰值保持、数据保持、数据存储等功能，其专用钳形电流表通过按压或退拔绝缘手柄能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以用于低压电流互感器变比测试，即分别测出互感器一二次回路的电流，就能计算出低压互感器的变比。
TE低压钳形电流表型号类别：
|
型 号 |
名 称 |
量 程 |
分辩率 |
钳口尺寸 |
数据存储 |
备注 |
|
TE9000 |
低压钳形电流表 |
AC 0.0mA～1000A |
0.1mA |
φ48mm |
99组 |
TEQB-H |
|
TE9000B |
99组 |
无线传输TEQB-W |
||||
|
TE9000S |
便携式低压钳形电流表 |
99组 |
|
|||
|
TE9125 |
低压钳形电流表 |
AC 0.0mA-1200A |
0.1mA |
φ50mm |
500组 |
|
|
TE9125S |
500组 |
无线传输 |
||||
|
TE9000D |
无线压直流钳形漏电流表 |
AC/DC0mA-60.0A |
AC/DC1mA |
φ45mm |
99组 |
|
|
TE9100 |
低压钳形电流表 |
AC 0.00mA～600A |
0.01mA |
φ33mm |
99组 |
|
|
TE9100B |
无线低压钳形电流表 |
99组 |
无线传输 |
|||
|
TE9100S |
便携式低压钳形电流表 |
99组 |
|
|||
|
TE9200 |
低压钳形电流表 |
AC 0.00mA～1000A |
0.01mA |
φ68mm |
99组 |
|
|
TE9200B |
无线低压钳形电流表 |
99组 |
无线传输 |
二．技术规格
|
功 能 |
压交流电流测量，低压交流电流、漏电流测量，在线交流电流监测 |
|
电 源 |
DC6V 碱性干电池(1.5V AAA×4) |
|
测量范围 |
0.00mA～1000A(50Hz/60Hz自动) |
|
分 辨 力 |
0.01mA |
|
测试精度 (23℃±5℃，80%RH以下) |
0.00mA～299mA: ±1%±3dgt |
|
0.30A～49.9A: ±1.5%±5dgt |
|
|
50.0A～199.9A: ±2%±5dgt |
|
|
200A～600A: ±3%±5dgt |
|
|
601A～1000A: ±4%±5dgt |
|
|
仪表质量 |
检测仪：约620g(含电池)；接收器：约220g(含电池) 仪表总质量：2.5Kg(含绝缘杆和电池) |
|
仪表尺寸 |
检测仪：218mm×135mm×60mm；接收器：170mm×75mm×30mm |
|
钳口尺寸 |
φ68mm |
|
LCD尺寸 |
检测仪LCD：35mm×21.5mm；接收器LCD：47mm×28.5mm |
|
绝缘杆尺寸 |
φ32mm，1m/节(5节) |
|
显示模式 |
4位LCD显示 |
|
采样速率 |
2次/秒 |
|
传输方式 |
433MHz无线传送，传输距离约30m |
|
测试方式 |
钳形CT，积分方式；可以将仪表挂在线路上测试，节省操作人员体力。 |
|
PEAK保持 |
自动保持处的测试值，通常测试模式下按PEAK键，LCD右上角显示“PE”符号，即开启PEAK保持功能，再按PEAK键取消此功能 |
|
线路电压 |
60kV以下有绝缘外皮导线测试，35kV以下裸导线测试(带绝缘杆操作) |
|
数据保持 |
通常测试模式下按HOLD键保持数据，“DH”符号显示，再按HOLD键取消 |
|
数据存储 |
99组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满 |
|
数据查阅 |
“MR”符号指示，能上下翻阅所存数据 |
|
溢出显示 |
超量程溢出功能：“OL A”符号显示 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“no- -”符号 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
|
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
干 扰 |
无315MHz、433MHz同频信号干扰 |
|
绝缘强度 |
检测仪/接收器：AC 2kV/rms(外壳与螺丝间) 绝缘杆：AC 100kV/rms (5节绝缘杆全部连接，两端之间) |
|
结 构 |
防滴漏Ⅱ型 |
|
换 档 |
0.00mA～1000A全自动换档 |
|
随机附件 |
测试仪：1件；接收器：1件；绝缘杆（1米）：5个；电池LR03：8个；布包：1件 |

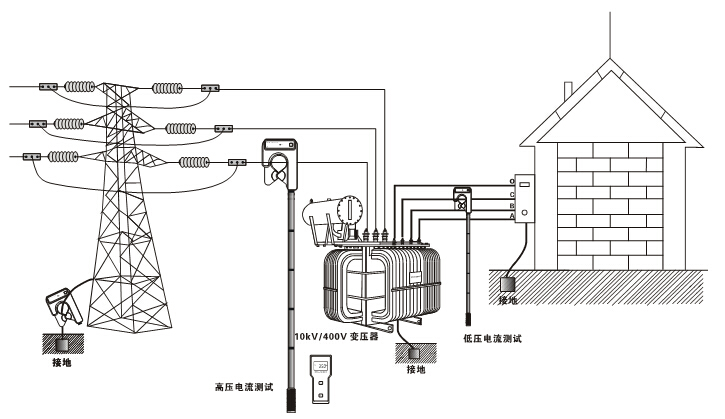

现场应用：
