TE-GISPD-202局部放电在线监测系统

      局部放电在线监测系统是我公司技术人员根据多年GIS局放检测经验,设计生产。适用于对GIS的局部放电在线监测。

      该系统配备GIS在线监测专用UHF传感器、灵敏度超声波传感器、软件采用信号处理技术,超声波和UHF等检测技术,用于检测并分析气体绝缘组合电器(GIS)设备内部局部放电频电磁波信号和超声波信号,进而检测并评估GIS设备运行状态,避免GIS压设备的突发性事故,有效检测设备绝缘劣化、发生击穿、闪络等严重现象。

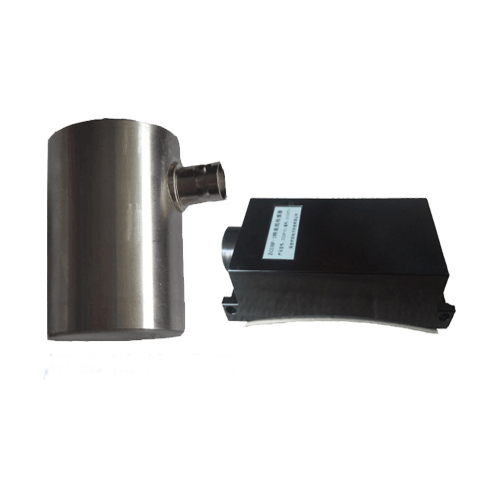

TE-GISPD-202局部放电在线监测系统由现场监测主机、GIS专用局部放电检测软件、UHF传感器、超声波传感器等组成。

二、检测原理

1、 UHF法检测原理

  UHF检测法的下限频率在300MHz以上,上限频率在1000MHz或以上,因而可把电晕放电引起的干扰排除掉,其抗干扰性能是优越的。UHF测量一般要求在GIS上安装内部耦合器,因为UHF信号好从内部耦合器取出,但若没有内部耦合器,也可在开窗处或者屏障的暴露边缘处设外部耦合器。

2、 超声波法检测原理

  超声波法就是在GIS外部安放传感器,传感器的灵敏范围为20KHz-100KHz。用该方法可以检测、识别和定位GIS中的故障,而不需要预先在GIS上安装内部耦合器和传感器。提频率可降低环境噪声的影响,采用大于100KHz的较频率测量可明显提抗干扰性。这种方法的灵敏度对于绝大多数常见故障是比较的。对于移动中的颗粒,这个方法比传统的局放测量法和UHF、VHF更优越。对检测来自位于绝缘子上的颗粒引起的放电时,这个方法还存在一些问题,由于在环氧树脂绝缘中超声波信号衰减很大,所以这种方法不能测量环氧树脂绝缘中的缺陷(例如气泡)。

3、 声电结合法检测原理

  将脉冲电流法、UHF法、超声波法综合使用,利用频互感器在接地线上进行检测,同时利用超声波传感器和UHF传感器进行探测,根据主机显示的局放信号的波形、图谱及数据显示综合判断GIS内部的放电情况或松动情况。还可以根据声、电信号的各自的特征判断GIS的故障类型,能够利用声电信号的相关性判断放电信号的严重性。三种方法的结合能提对GIS局部放电信号检测的全面性和可靠性。

三、功能特点

 1. 监测方式灵活:可选择监测局放电信号或局放超声信号,也可同时监测;

 2. 抗干扰能力强,监测数据准确:该局放监测仪采用全密封铝合金多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力;

 3. 体积小,安装简便:采用集成化设计;安装时只需固定在铁芯接地线或零线接地线上即可。传感器采用开口设计,可完全在发电机运行状态下进行安装;

 4. 存储量大,数据备份方便:数据保存周期不小于10分钟的情况下,可连续保存数据的时间不小于1年。并且可随时利用笔记本或计算机通过USB上载数据进行数据备份;

 5. 设备管理方便:站内数台监测设备可独立运行,数据分别记录,也可利用1台计算机通过一条数据通讯总线对多台设备统一管理。(见图2)

 6. 提供多种报警方式:当发电机、变压器局放超标时,该监测仪及时通过通讯线主动向上一级管理设备发出报警信号,同时监测仪内部的报警继电器动作,输出无源触点信号,此时在监测仪的液晶显示器上显示出报警信息;

 7. 功能完善的后台管理软件:上位机软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存,并可随时查看分析;

 8. 数据远程传送:通过现场总线、电话网或Internet网络实现异地数据传输,进行压电气设备的远程在线监测、运行分析。

四、技术参数

通道数

2/4/16个独立测量通道(可扩展)

传感器

检测灵敏度

UHF传感器:-75dBm

采样率

200MSa/s

超声波传感器:-60dB

采样精度

12bit

量程范围

超声波传感器-60dB ~ 0dB

主机显示屏尺寸

6.5寸

检测频带

UHF传感器:300MHz-3GHz

电源模式

交流电源(AC220V 50Hz)

中心频率

超声波传感器:40kHz

系统设计使用寿命

超过10年

使用条件

海拔度

≤3000m

环境温度/相对湿度

-20~60℃  /  ≤95%

五、软件功能

l 后台软件系统以Windows为平台。

l 可分析显示被监测设备各监测点的实时放电数值和历史趋势图等。

l 可远程显示被监测设备各监测点的放电量、实时波形等重要参数。

l 放电量历史趋势图等数据可连续自动保存,并可随时查看、统计与分析。

各种监测数据指标超出警戒值时,可自动给出报警提示。

产品选型

测试方法

TEV

(暂态地电波法)

超声波法

脉冲电流法

(HFCT)

UHF法

声电结合法

变压器局部放电在线监测系统



 √

 √



 √

发电机局部放电在线监测系统



 √

 √



 √

电缆局部放电在线监测



 √

 √



 √

GIS局部放电在线监测



√

 √

开关柜局部放电在线监测系统

 √

 √





 √

备注:测试方法可单一也可联合 测试通道:2/4/16(可扩展)
