微机继电保护测试仪系列 Protection Relay Tester
◇ 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◇ 单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
◇ 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◇ 软件功能强大 可完成各种自动化程度的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◇ 开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
◇ 大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◇ 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◇ 具有独立专用直流电源输出 装置设有一路110V 及 220V专用直流电源输出。
◇ 性价比 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很的性能价格比。
|
图片 |
参数 |
图片 |
参数 |
|
|

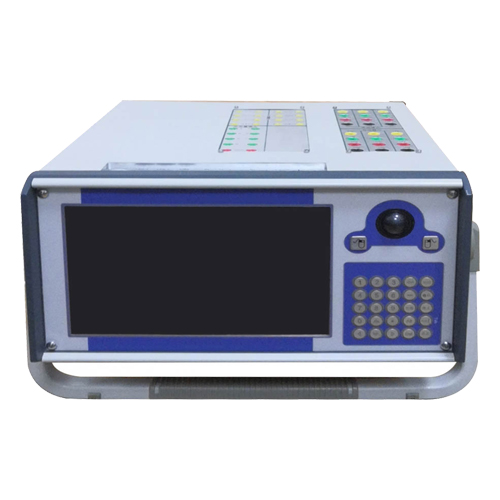

三相单片机 四相电压三相电流 ▶交流：电流0～40A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：7路开入2对开出 ▶精度：0.5级 ▶特点：110V/220V可调电源输出，232串口联机操作 |
|

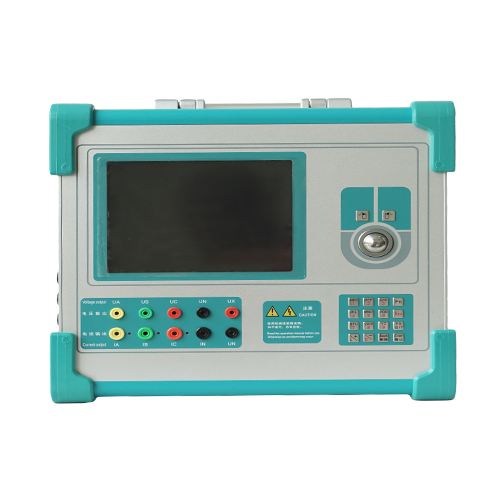

六相继电保护测试仪【125V】 ▶交流：电流0～30A/相，电压：0～125V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.2级，直流0.5级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 |
|
|

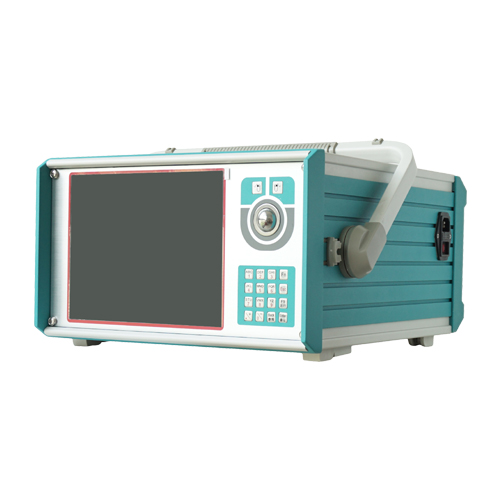

三相工控机 四相电压三相电流 ▶交流：电流0～40A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.2级，直流0.5级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 |
|

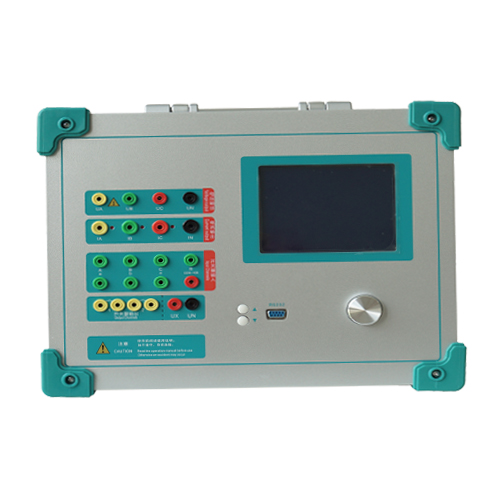

三相微机继电保护测试仪 ▶交流：电流30A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：0.1级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 ▶本装置设有USB口、10-100M网口、WIFI口，可方便地进行数据存储、数据通信和软件升级 |
|
|

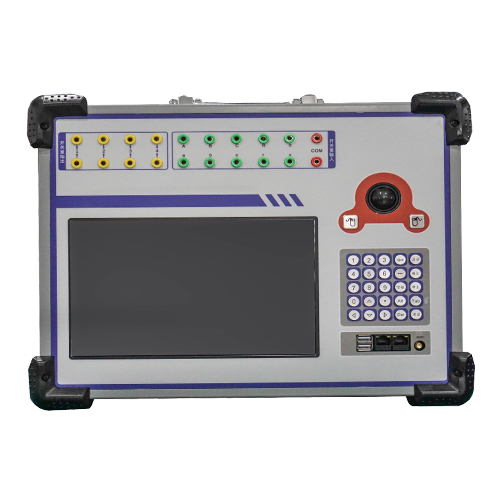

三相微机继电保护测试仪【125V】 ▶交流：电流0～40A/相，电压：0～125V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.2级，直流0.5级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 四相电压三相电流 |
|
六相微机继电保护测试仪 ▶交流：电流30A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 精度：0.1级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 ▶本装置设有USB口、10-100M网口、WIFI口，可方便地进行数据存储、数据通信和软件升级 |
|
|
三相微机继电保护测试仪【300V】 ▶交流：电流0～30A/相，电压：0～300V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.2级，直流0.5级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 四相电压三相电流 |
|
九相微机继电保护测试仪 ▶交流：电流30A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：0.1级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 ▶本装置设有USB口、10-100M网口、WIFI口，可方便地进行数据存储、数据通信和软件升级 |
|
|
六相继电保护测试仪 六相电压六相电流 ▶交流：电流0～30A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.2级，直流0.5级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 |
|
三相微机继电保护测试仪【蓄电池供电】 ▶交流：电流20A/相，电压：0～120V/相 ▶直流：电流0～±10A/相 电压：0～±160V/相 ▶开关量：10路开入8对开出 ▶精度：交流0.1级直流0.2级 ▶特点：110V/220V可调电源输出，内置工控机，可单片机操作，也可联机操作 ▶本装置设有USB口、10-100M网口、WIFI口，可方便地进行数据存储、数据通信和软件升级 |
| 继电器类试验 | |||
| 继电保护类型 | 测试项目 | 建议试验模块 | 备 注 |
| 信号继电器 | 相应的测试项目 | 直流试验 中间继电器 直流试验 | 若是要求交、直流混合输入的中间 继电器，请在“交直流试验”模块 中测试。 额定电流太小的信号继电器，可用 测试仪的电压回路输出测试。 |
| 时间继电器 | |||
| 中间继电器 | |||
| 重合闸继电器 | |||
| 电流继电器 | 相应的测试项目 | 交流试验 电流电压 反时限电流继电器 直流试验 | 可在“交流试验”专门的序分量模 块中测试序分量继电器。 也可在“反时限过流”中测试反时 限继电器。 |
| 过(欠)电压 继电器 | |||
| 序分量继电器 | |||
| 同步检查（或相位比 较）继电器 | |||
| 反时限电流继电器 | |||
| 差动继电器 | 直流助磁特性 | 差动继电器 差动试验 谐波试验 | 试验时请参考说明书中的“差动试 验”的接线方式正确接线。 |
| 谐波制动特性 | |||
| 比例制动特性 | 差动试验、 差动继电器 交流试验 | ||
| 功率(方向) 继电器 | 相应的测试项目 | 功率方向 交流试验 | 测试功率（方向）继电器前，应预 先确定接线类型，和保护大致的动作边界。 |
| 阻抗继电器 | |||
| 同期继电器 | 相应的测试项目 | 同期试验 交流试验 | “同期试验”模块由测试仪的 UA、 UB 分别作为系统侧和待并侧电压 输出，可测动作频率，动作电压和 相位，并可进行自动准同期试验。 |
| 频率继电器 | 相应的测试项目 | 频率试验 | 能测试动作频率和滑差闭锁定值。 |
| 微机型保护装置试验 | ||||
| 继电器保护类型 | 测试项目 | 建议试验模块 | 备 注 | |
|
线路保护 |
多段过流 | 相应的测试项目 | 交流试验 频率试验 功率方向 | 只要方法得当，用“交流试验”模块 能进行大部分继电器和微机保护的 试验，应重点学习该模块。 |
| 序分量电压电流 | ||||
| 频率装置 | ||||
| 功率方向保护 | ||||
| 重合闸及 转换性故障 | 相应的测试项目 | 整组试验 状态系列 | 要求测试检同期和检无压，用 Ux 作 为待并侧电压输出。 | |
| 距离和零序 | 距离和零序定值校 验 | 阻抗阶梯 零序保护 | “阻抗阶梯”和“零序保护”均能一 次性自动测试多段、各种故障类型、各种相别的距离和零序定值。 | |
| 阻抗特性 | 阻抗相位特性 | |||
| 工频变化量距离 | 定值校验 | 工频变化量距 离 | 应 设 置 故 障 电 流 足 够 大 ， 比 如 10~15A（当 5A 制 CT 时）。 | |
| 复合电压闭锁 （方向）过流 | 过流、低压、负序 电压闭锁过流等 | 交流试验 | 有的保护的“低电压”和“负序电压” 由不同的端子输入，试验时需更换接 线。 | |
| 低周、低压 减载装置 | 相应的测试项目 | 同期低周 频率试验 交流试验 | 若其它条件都满足，装置却不能动 作，请确认装置是否还需要同时输入 电流和开关接点。 | |
|
发变组保护 |
差动保护 | 比例制动特性 | 差动继电器 差动保护 交流试验 | 发电机差动保护，用“差动保护”进 行试验时，可看作接线为 Y/Y，、 低压侧平衡系数均为 1 的变压器保 护。 “差动试验”注重曲线特性搜索，分 比例制动边界搜索，比例制动定点测 试，谐波制动边界搜索，谐波制动定 点测试，能全面测试差动保护。 |
|
|
谐波制动特性 | 差动试验 差动保护 谐波试验 | ||
|
|
失 磁 保 护 | 相应的测试项目 | 交流试验 | 试验时应注重输出的电压、电流的夹角。 |
|
|
励 磁 保 护 | |||
|
|
复合电压闭锁（方 向）过流（后备） | 相应的测试项目 | 交流试验 |
|
| 其他保护 | 自动准同期装置 | 相应的测试项目 | 同期试验 | 做自动调整试验时，测试各开入量， 必须按说明书要求接线。 |
| 备自投装置 | 动作逻辑和各开关 动作时间 | 状态系列 | 试验前预想好试验过程，正确接线是试验成功的关键。 | |
| 母线差动保护 光纤线路差动保护 | 相应的测试项目 | 交流试验 | 请参见说明书，试验前先确定装置是否形成“自环”， 若是，则保护的动作值应等于其整定值的一半。 | |
